LZZW-10Q电流互感器

LZZW-10Q电流互感器简介

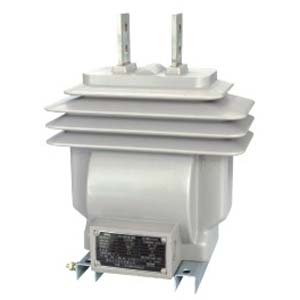

LZZW-10Q电流互感器为户外环氧树脂浇注全封闭式结构，供额定频率为50Hz，额定电压为10KV及以下电力系统中作电流、电能测量和继电保护用；具有耐电弧，耐老化，耐紫外线，使用寿命长等特点；本型号电流互感器为母线型塑料壳式绝缘，产品下部有安装板供固定安装用，中间窗孔供一次母线通过用。

LZZW-10电流互感器技术参数

1. 额定绝缘水平：12/42/75KV
2. 负荷功率因数：cosφ= 0.8（滞后）
3. 额定二次电流：5A或1A
4. 产品执行标准：GB1208-1997《电流互感器》
5. 仪表保安系数：Fs≤10
6. 表面爬电比距满足Ⅱ级污秽等级要求
7. 环境温度：-25℃-40℃,日平均温度不超过30℃
8. 根据用户要求，亦可制作复变比型

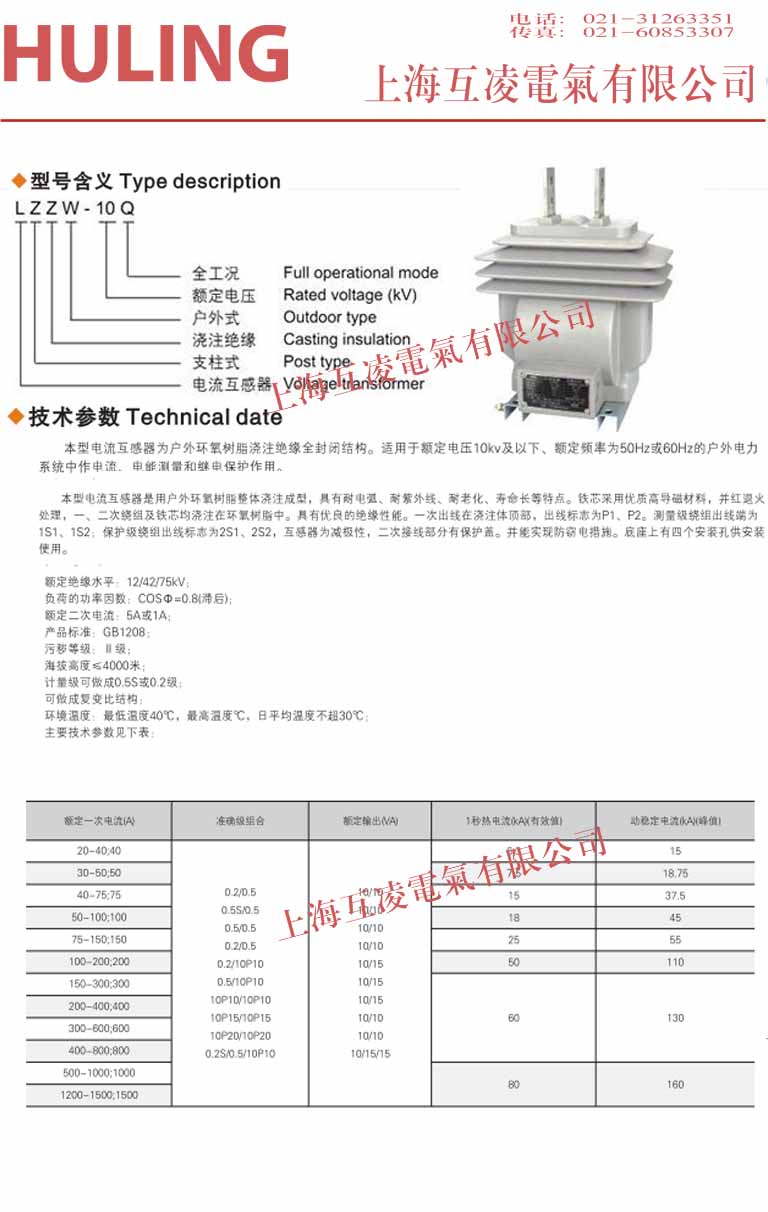

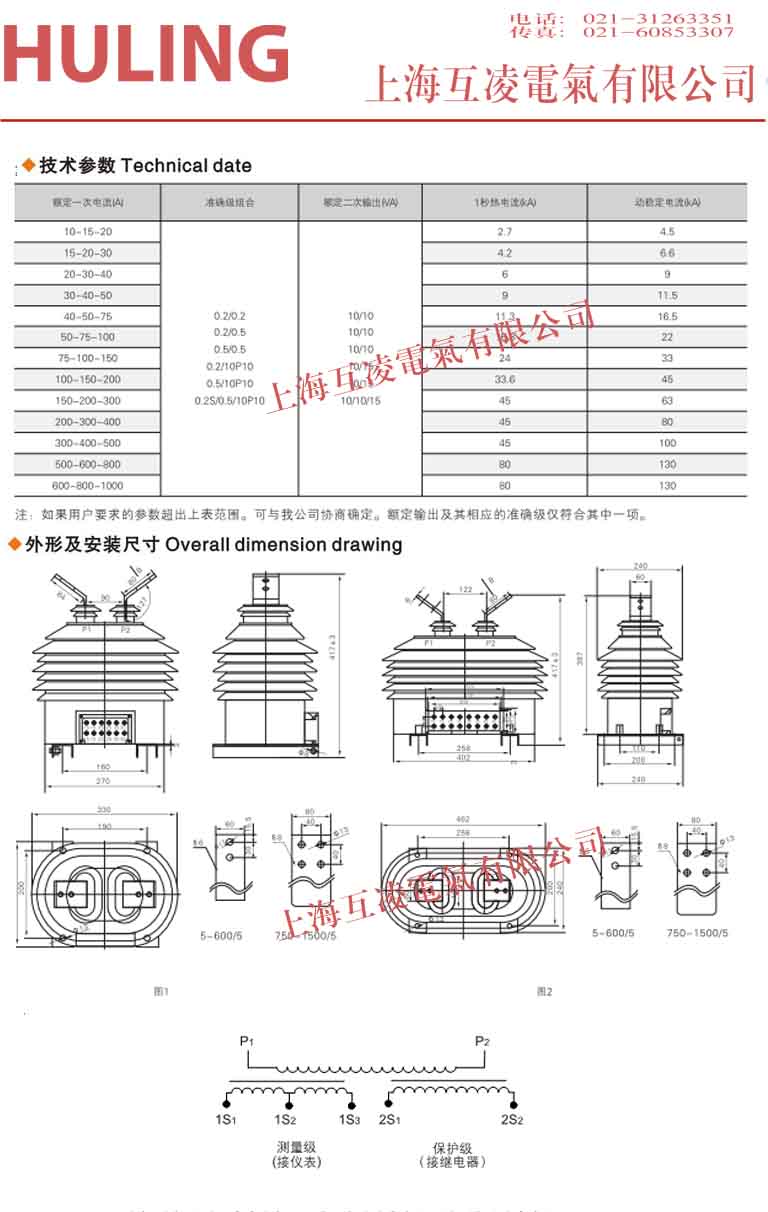

9. 其它技术参数见下表

LZZW-10Q电流互感器注意事项

互感器使用于额定电压不超过0.66kV的交流电路，长期工作电流不超过1.2倍额定值； 产品为减极性，一次接线标志P1、P2，相应二次接线标志S1、S2； 测量仪表接于S1、S2端子上，所接仪表的总阻抗（包括接线）不应超过互感器的额定负荷； 互感器在运行中严禁二次开路。低压电流互感器可以把高交流电流转化为容易控制的低电流。
