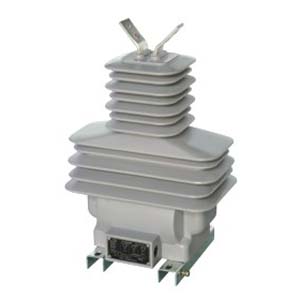

LZZBW-35A电流互感器

简介

LZZBW-35A电流互感器（户外）概述 LZZBJ71-35W 型电流互感器为户外环氧树脂浇注式、户外型、全封闭、支柱柱式结构的电压互感器。适用于是交流50Hz、额定电压为35KV及以下电力系统中，供电流、电能测量及继电保护用。

技术参数

1、额定绝缘水平：40.5/95/185 kV；
2、额定二次电流：5A，1A
3、额定一次电流、准确级组合、额定输出及动热稳定电流见表
4、局部放电水平符合GB1208《电流互感器》标准。

注意事项

电流互感器 - 使用注意事项电流互感器运行时，副边不允许开路。因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。
电流互感器运行时，副边不允许开路。原因如下：
⒈电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ1
⒉电流互感器二次测量仪表电流磁势I2N2在铁芯产生磁通Φ2
⒊电流互感器铁芯合磁通：Φ = Φ1 + Φ2
⒋因为Φ1.Φ2方向相反，大小相等，互相抵消，所以 Φ = 0
⒌若二次开路，即 I2 = 0 ，则：Φ = Φ1，电流互感器铁芯磁通很强，饱和，铁心发热，烧坏绝缘，产生漏电
⒍若二次开路，即 I2 = 0 ，则：Φ = Φ1，Φ在电流互感器二次线圈N2中产生很高的感生电势e，在电流互感器二次线圈两端形成高压，危及操作人员生命安全
⒎电流互感器二次线圈一端接地，就是为了防止高压危险而采取的保护措施。
