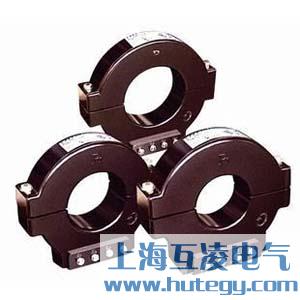

LXBK1-80零序电流互感器为户内装置,是专门为35KV户内电缆头出线而设计的开合式电流互感器,作为额定频率50HZ或60HZ,额定电压6-35KV的电力系统中作继电保护用。
LXBK1-80零序电流互感器为开合式。二次绕组及铁芯均(jun1)浇注在聚脂树脂内。安装时可将互感器分为两半,中间窗孔供一次母线穿过,然后用螺栓拧紧。
1.LXBK1-80零序电流互感器一次主绝缘由电缆保证,产品仅考核二次绕组的绝缘性能。二次绕组对地能承受3 kV工频耐压。
2. 额定二次电流:1A
3. 额定一次电流、准确级及额定输出见表。
额定一次电流 | 准确级 | 额定输出 (VA) |
50 | 10P10 | 1 |
75 | 1.6 | |
100 | 2.5 | |
150 | 5 | |
200 | 5 | |
300 | 5 | |
400 | 5 | |
600 | 5 |
·整体式互感器安装要在敷设电缆前进行,电缆敷设时穿过互感器。
·开口式互感器不受电缆敷设与否的限制,具体方法如下:
(1)拆下互感器“K1ˊ”、“K2ˊ”的联接压片(圆形互感器无此项要求)。
(2)将互感器顶部两个内六角螺栓松开拆下(圆形互感器是将两侧的紧固螺丝松开拆下),互感器便分为两部分。
(3)把互感器套在电缆上,将接触面擦干净,薄薄涂上一层防锈油,对好互感器两部分后拧上内六角螺栓(两侧的紧固螺丝),互感器两部分要对齐以免影响性能。
(4)将联接片固定在“K1ˊ”、“K2ˊ”上(圆形互感器无此项要求)。
(5)内孔﹥120mm的互感器如水平安装时,请加非导磁支架。
