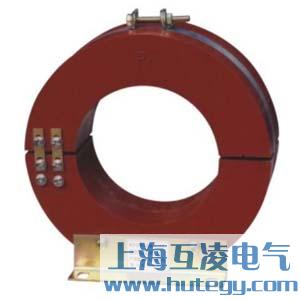

LXB-120零序电流互感器分为两半,用树脂浇注成半圆形,然后用夹紧箍连接。安装时可将互感器分为两半,然后合并为一体,安装极为方便。
LXB-120零序电流互感器用于10KV及以下电流50HZ线路中做电力系统以及高压三相交流发电机、电动机的零序过电流保护用,只适用于户内。输电电缆之外径不大于120MM。
产品型号 | 继电器型号 | 继电器线圈连接方式 | 继电器刻度值 | 额定绝缘水平 |
LXK-Φ120 LXK系列 60/1A |
DD11/60 | 串联 | 15x1 | 0.5/3 |
30x1 | ||||
并联 | 15x2 | |||
30x2 | ||||
DD1/60 | 串联 | 15x1 | ||
30x1 | ||||
并联 | 15x2 | |||
30x2 |
零序电流互感器在电力系统产生零序接地电流时与继电保护装置或信号配合使用,使装置元件动作,实现保护或监控。
HS-LJK、HS-LXK系列零序电流互感器是电缆型,采用ABS工程塑料外壳、树脂浇注成全密封;使用绝缘油制冷切割工艺,有效避免了互感器在长期使用过程中的锈蚀。绝缘性能好,外形美观。具有灵敏度高、线性度好、运行可靠、安装方便等特点。其性能优于一般的零序电流互感器,使用范围广泛,不仅适用于电磁型继电保护,还能适用于电子和微机保护装置。用户可根据系统的运行方式,中性点有效接地或中性点非有效接地的不同,选用相适应的零序电流互感器。
