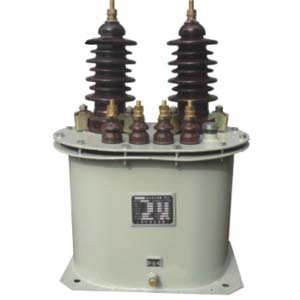

LJW-10电流互感器

一、LJW-10电流互感器概述

LJW-10电流互感器产品是油浸、钢箱结构户外式电流互感器，适用于额定频率 50 赫兹、额定电压 10KV 的电力系统中作电气测量及继电保护用

二、型号含义

三、LJW-10电流互感器技术参数

1LJW-10电流互感器油箱为椭圆桶型互感器装入油箱内，互感器引有出线均由布置在箱盖上面的瓷套引出器身吊装在箱盖下面，可以一起吊出油箱
2 互感器有几个二次绕组就有几个环型铁芯，每个铁芯外面绕有二次绕组。一次绕组穿过铁芯与二次绕组构成“8”字形的链状。整个链状绕组放置在注满变压器油的箱体内。
3 产品可做多次级，也可做多变比多变比有一次抽头结构也有二次抽头结构
4（特别说明：所用变压器油为 25 号变压器油）

LJW-10电流互感器变比选择

实际工作电流不得大于电流互感器的额定电流，一般建议选择在互感器额定电流的70%～90%为最佳。

举例：如果实际电流270A，建议选择额定一次电流为300A。

LJW-10电流互感器准确级选择

测量用常见等级分为：0.2S、0.5S、0.2、0.5、1.0等；

0.2S、0.5S测量范围为额定一次电流的1%～120%；

0.2、0.5、1.0测量范围为额定一次电流的5%～120%；

保护级电流互感器：5P10、 10P20；

5P、10P分别表示二次复合误差5% 10%；

10、20分别表示准确限值系数（即一次电流倍数）；

例：150/1、5P10、10VA

表示一次电流（瞬时）1500A时再二次负荷≤10VA时，电流互感器二次输出复合误差小于5%。

四、LJW-10电流互感器安装条件

1 安装场所：户外；
2 环境温度 -25 ℃-+40℃的范围内，空气湿度不大于85%
3 海拔：海拔 4000 米以下使用
4 安装场所无腐蚀性的气体

五、注意事项

互感器使用于额定电压不超过0.66kV的交流电路，长期工作电流不超过1.2倍额定值；

产品为减极性，一次接线标志P1、P2，相应二次接线标志S1、S2；

测量仪表接于S1、S2端子上，所接仪表的总阻抗（包括接线）不应超过互感器的额定负荷；

互感器在运行中严禁二次开路。低压电流互感器可以把高交流电流转化为容易控制的低电流。

六、安装尺寸图
