电流互感器接线实物图
本文摘要：
电流互感器接线方式：电流互感器的接线方式，有使用两个电流互感器两相V形接线和两相电流差接线;有使用三个电流互感器的三相Y形接线、三相△形接线和零序接线。
一、低压电流互感器接线实物图
低压电流互感器怎么接线，首先我们看下其他客户怎么接线的我们在详细谈论下，他们分别是属于什么类型的接线方式，方便大家更只管的去了解，低压电流互感器的接线方式。

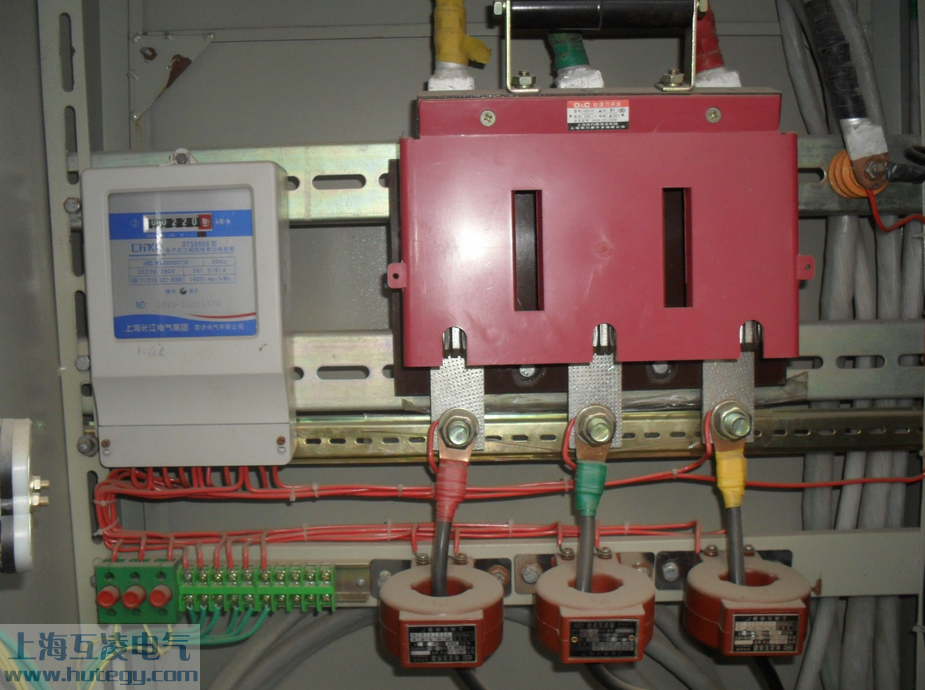

低压电流互感器接线实物图一；

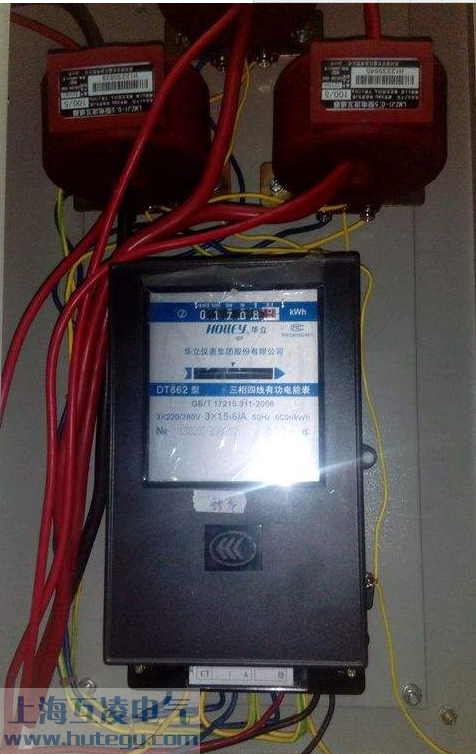

低压电流互感器接线实物图二；

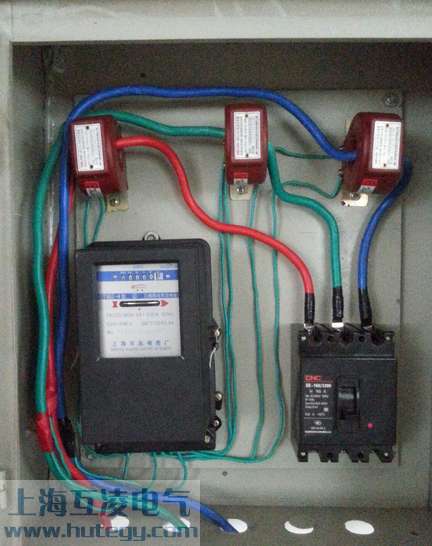

低压电流互感器接线实物图三；

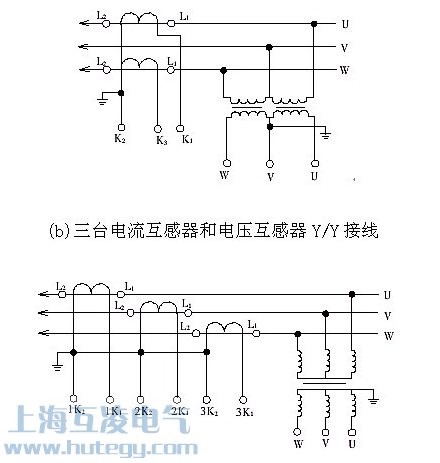

二、低压电流互感器接线图有几种类型？
现在正常的接线方式也是主流的接线方式有以下种：
1.单台电流互感器接线：适用于需要测量一相电流或三相负荷平衡，测量一相就可知道三相的情况，大部分接用电流表。
2.三相完全星形接线：三相电流互感器能够及时准确了解三相负荷的变化情况，多用在变压器差动保护接线中。只使用三相完全星形接线的可在中性点直接接地系统中用于电能表的电流采集。三相三继电器接线方式不仅能反应各种类型的相间短路，也能反应单相接地短路，所以这种接线方式用于中性点直接接地系统中作为相间短路保护和单相接地短路的保护。
3.三角形接线形式电流互感器接线三相电流互感器能够及时准确了解三相负荷的变化情况，多用在变压器差动保护接线中。只使用三相完全星形接线的可在中性点直接接地系统中用于电能表的电流采集。三相三继电器接线方式不仅能反应各种类型的相间短路，也能反应单相接地短路，所以这种接线方式用于中性点直接接地系统中作为相间短路保护和单相接地短路的保护。
4.两相不完全星形接线形式电流互感器接线：在实际工作中用得最多。它节省了一台电流互感器，用A、C相的合成电流形成反相的B相电流。二相双继电器接线方式能反应相间短路，但不能完全反应单相接地短路，所以不能作单相接地保护。这种接线方式用于中性点不接地系统或经消弧线圈接地系统作相间短路保护。
5.两相差电流接线形式电流互感器接线：也仅用于三相三线制电路中，中性点不接地，也无中性线，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。但故障形式不同时，其灵敏度不同。这种接线方式常用于 10kV 及以下的配电网作相间短路保护。由于此种保护灵敏度低，现代已经很少用了
6.其他接线：
6.1原边串联、副边串联
6.2原边并联、副边串联
6.3原边并联、副边并联
6.4原边并联、副边并联接线图
三、各种接线方式的有什么用途？
这里我们说的电流互感器都是的只电磁式电流互感器，简单的介绍下电磁式电流互感器的工作原理：通过电磁感应的原理。
把大电流按一定比例变为小电流，提供各种仪表和继电保护用的电流，并将二次系统与高电压隔离。
它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。
