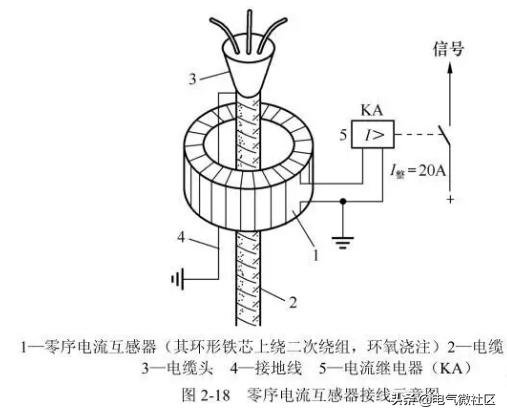

零序电流互感器接线图

 　　从图中可以看出利用零序电流互感器进行单相接地保护的结构和保护接线。在系统正常运行及三相对称短路时，因在零序电流互感器二次侧由三相电流产生的三相磁通矢量和为零，即在零序电流互感器二次回路中不会感应出零序电流，继电器不动作。当发生单相接地故障时，就有接地电容电流通过，此电流在二次侧感应出零序电流，使继电器动作并发出信号。

　　这种单相接地保护装置能够较灵敏地监察小接地电流系统的对地绝缘，而且从各条线路的接地信号可以准确判断发生单相接地故障的线路，因此它适用于间压出线较多的大中型工厂供电系统。

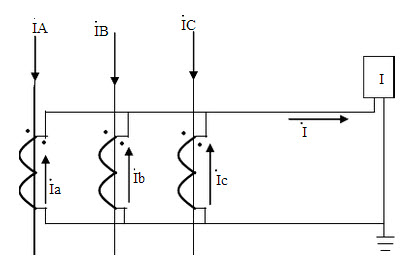

零序电流互感器电流接线图

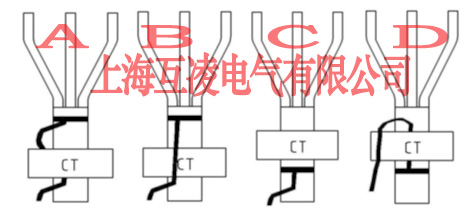

零序电流互感器及电缆接地线安装正确方式

上图可以4种情况是常见的接线方式，其中A、C是正确的。在零序电流互感器电缆接地的时候要特别注意下避免出现BD这两种现象

　　　　零序电流互感器在安装存在的问题

出自（零序电流互感器安装注意事项 魏鸿建1 (1、北京京电电气工程总公司，北京 100028)

　　(1)零序电流互感器应装在开关柜底板上面，应有可靠的支架固定。但有些厂家或施工单位将零序电流互感器安装在开关柜底板下面的支架上，更有甚者将零序电流互感器捆绑在电缆上，这违背了开关柜全封闭原则，既不安全，也不防尘，更不防小动物，留下很多隐患。

　　(2)电缆终端头穿过外附零序电流互感器后，电缆金属屏蔽接地线与外附零序电流互感器的相对位置不正确。根据《北京地区电气工程安装规程》规定：三芯电力电缆终端处的金属护层必须接地良好；塑料电缆每相铜屏蔽和钢铠应锡焊接地线(油浸纸绝缘电缆铅包和铠装应焊接地线)，电缆通过零序电流互感器时，电缆金属护层和接地线应对地绝缘，电缆接地点(电缆接地线与电缆金属屏蔽的焊点)在互感器以下时，接地线应直接接地(见图1)；

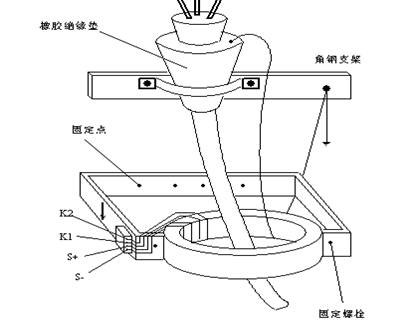

　　图1

零序电流互感器安装注意事项（电缆接地线安装方法）

　　接地点在互感器以上时，接地线应穿过互感器接地(见图2)，接地线必须接在开关柜内专用接地铜排上，接地线须采用铜绞线或镀锡铜编织线，接地线的截面必须符合规程要求。在检查中发现有些电缆接地线该穿零序电流互感器时未穿，一些不该穿零序电流互感器的反倒穿了，造成事故接地零序保护不能正确动作。

　零序电流互感器安装注意事项（电缆接地线安装方法）

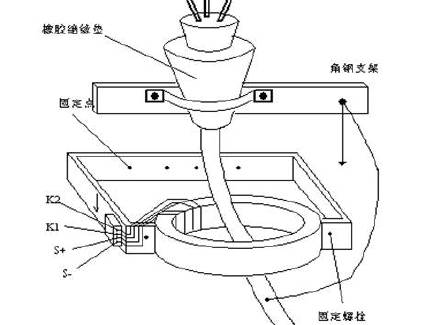

　　图2

　　(3)由于电缆终端头做得比较大，造成电流互感器磁路不闭合。目前常用的10kV电力电缆为三芯交联聚乙稀电缆，截面多为240mm2、300mm2，电缆外径较粗再加上三芯手套附加的热溶密封胶就更粗，零序电流互感器套不上去，施工中就拆开零序电流互感器接口，电缆套过来了，接口却忘记恢复；有的恢复了，但接口恢复不严；更有的终端头三芯分开处比零序电流互感器内径粗又正好卡在零序电流互感器中间使零序电流互感器接口无法恢复闭合，造成零序电流互感器磁路不闭合，无法正常工作。

　　(4)零序电流互感器二次连片在电缆施工中被打开，工作完结后未及时恢复，造成电流互感器二次线圈开路。

　　(5)电缆金属护层接地线的接地端未焊接接线端子，也未接在开关柜内设置的接地铜排上，而是随便搭接在开关柜体螺栓上。

　　2、正确施工方法

　　10kV线路零序保护装置采用外附零序电流互感器，在设计施工中应注意：

　　(1)应保证选用零序电流互感器内径大于电缆终端头外径；

　　(2)施工中尽量不要拆动零序电流互感器，如必须拆动，工作完结必须恢复原状；

　　(3)接地线须采用铜绞线或镀锡铜编织线，接地线的截面不应小于25mm2，接地端部要焊接接线端子，并正确处理接地线与零序电流互感器的相对位置，接地线必须安装在接地铜排上；

　　(4)通电前要对零序保护系统进行整定，确保保护工作正常。

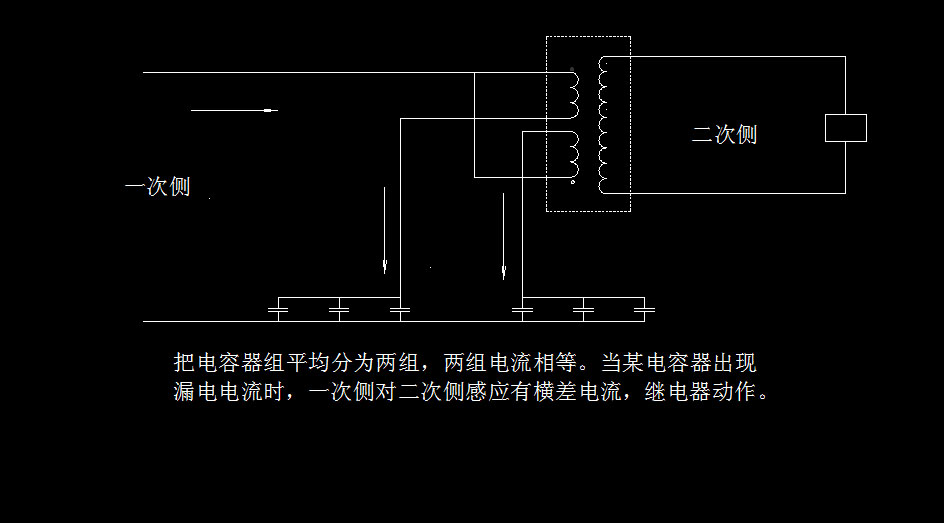

其原理就是互感器的一次绕组不止一个。在正常情况下，互感器一次的电流向量和等于零。就是2F所说的那样，3F是请你有一个感性认识。现在可能有现成的产品，我不知道。一次侧6个接头，二次侧2个。或是一次侧3个头，进一个，在里边分两个绕组，方向相反。出2个头。它用在单相电路里，检测漏电电流用。
