XD1-16限流电抗器

摘要：

本页介绍限流电抗器接线方式、参数及外形尺寸等内容。

一、简介

XD1-16限流电抗器的数值都是固定的，当大电流流过时不会消退。限流电抗器串接系统中，主要是增加系统阻抗，系统发生故障时限制短路电流，降低到设备允许值。 串抗作用：抑制电网电压波形畸变、控制电容器组谐波分量、限制电容器组投切时浪涌电流 滤波作用：滤除高次谐波、电力系统无功补偿、限制浪涌电流。串联电抗器与电容器串联调谐是粗略调到某次谐波而不是精调的，而滤波电抗器与电容器串联调谐是精确调到某次谐波而不是粗调的。

二、适用环境

1.海拔不超过2000m；

2.环境温度-25～+45(℃)，相对湿度不超过90%；

3.电源电压的波形近似于正弦波；

4.周围无有害气体，无易燃易爆物品；

5.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

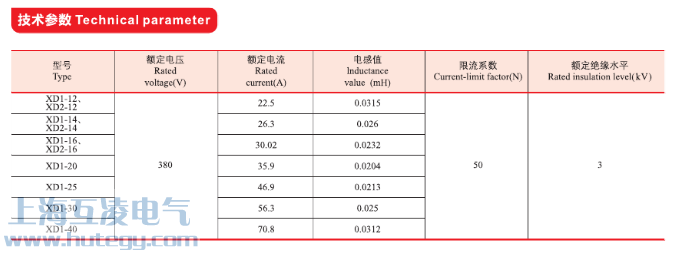

三、限流电抗器参数

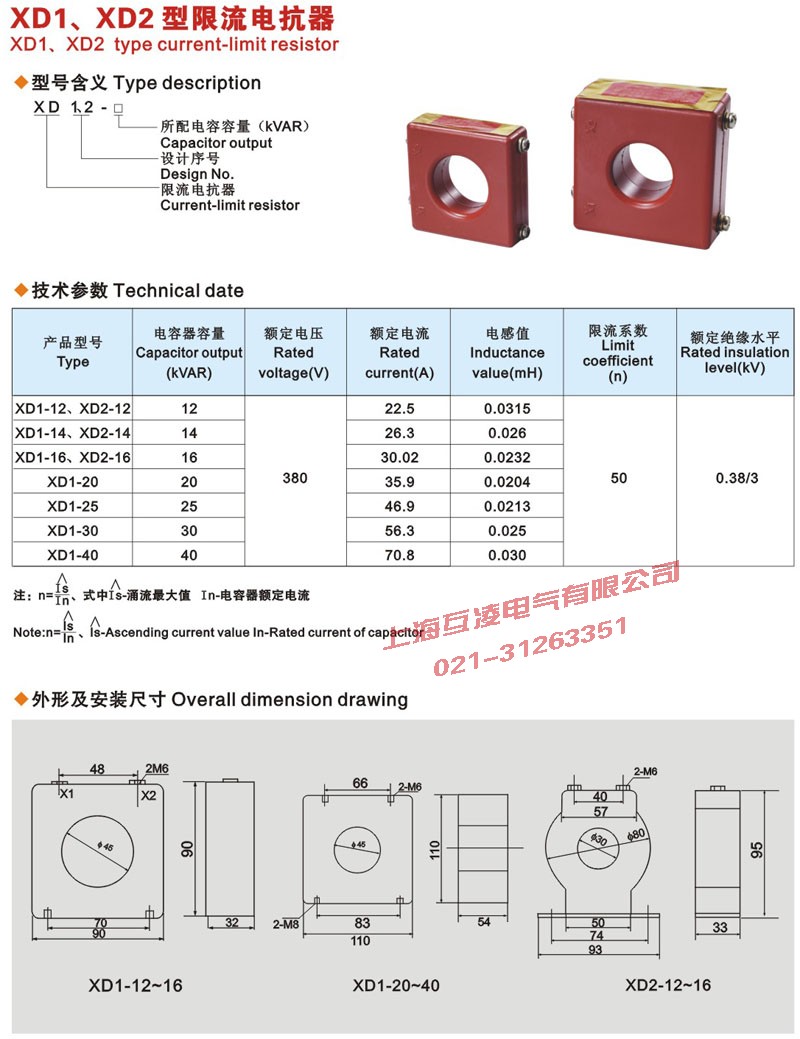

四、外形尺寸

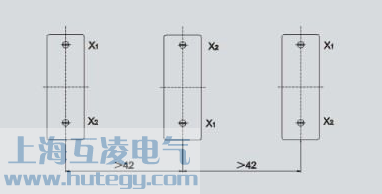

五、限流电抗器接线方式

 XD1-16限流电抗器的接线方式：在每相电容器中串入一个电抗器就可以，X1、X2两端可以任意互换。　

   限流电抗器一般用于配电线路。从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。　　

   电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。它可以根据需要布置为垂直、水平和品字形三种装配形式。在电力系统发生短路时，会产生数值很大的短路电流。如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。

   因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。
