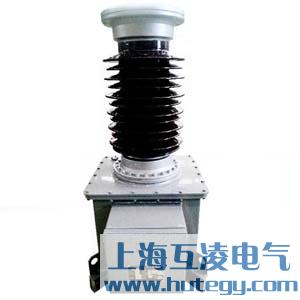

TYD110电压互感器

概述

电容式电压互感器（以下简称CVT）用于频率为50Hz的中性点有效接地的交流电力系统中，接于线与地之间，为电气测量仪器、仪表和保护、控制装置提供电压信号，并可兼作耦合电容器，用于电力线载波通信系统。

CVT为户外式，安装运行地区海拔高度不超过1000米，环境空气温度范围为－40℃~+55℃，最大风速不超过150km/h，地震烈度不超过8度。

CVT可在1.2倍额定电压下长期运行，在1.5倍额定电压下运行30s。

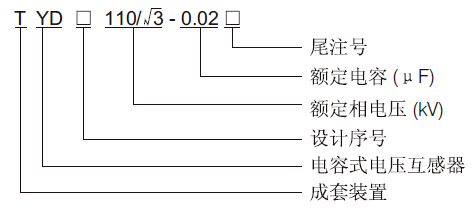

型号及其含义

尾注字母“H”表示产品为防污秽型，“G”表示产品为高原型，“TH”表示产品为湿热带型。

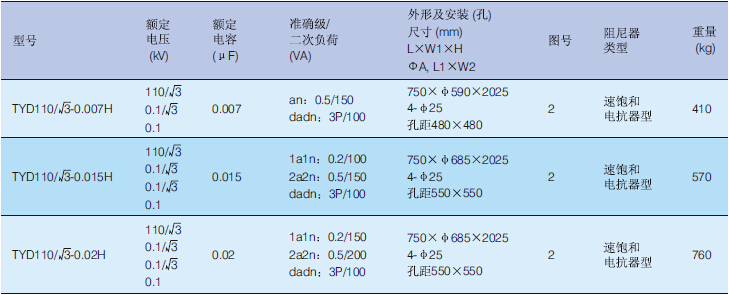

技术参数表

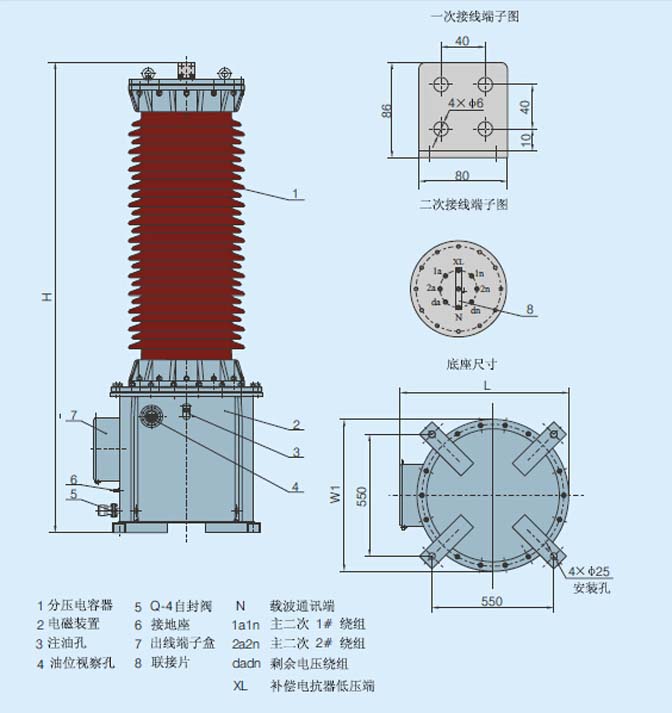

外形及安装尺寸
