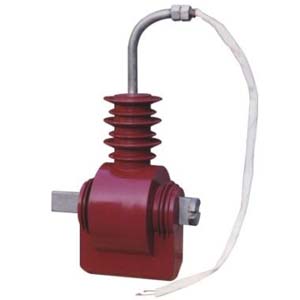

LZW32-10G2電流互感器為戶外環氧樹脂真空澆注、全封閉結構,供額定頻率50~60Hz,額定電壓10KV及以下戶外真空斷器中作繼電保護用。
額定電流比(A) | 準確級 | 額定輸出(VA) | 一秒熱穩定電流(KA) | 額定動穩定電流(KA) |
50/5 | 10P10 | 10 | 9 | 22.5 |
75/5 | 13.5 | 33.8 | ||
100/5 | 18 | 45 | ||
150/5 | 27 | 67.5 | ||
200/5 | 36 | 90 | ||
300/5 | 15 | 36 | 90 | |
400/5 | 40 | 100 | ||
600/5 | 48 | 120 | ||
630/5 |
互感器使用於額定電壓不超過0.66kV的交流電路,長期工作電流不超過1.2倍額定值; 產品為減極性,一次接線標誌P1、P2,相應二次接線標誌S1、S2; 測量儀表接於S1、S2端子上,所接儀表的總阻抗(包括接線)不應超過互感器的額定負荷; 互感器在運行中嚴禁二次開路。低壓電流互感器可以把高交流電流轉化為容易控製的低電流。
