JSZW-10B电压互感器

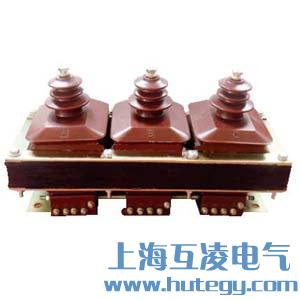

  • JSZW-10B电压互感器

  • 产品名称:JSZW-10B电压互感器
  • 型号:JSZW-10B
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • JSZW-10B电压互感器价格下载 JSZW-10B电压互感器参数说明下载
  • 订货方案:
  • 1、提供接线方案图、用途和系统图、额定电压、额定电流等
  • 2、控制、测量及保护功能以及其他闭锁和自动装置的要求。
  • 3、互感器使用在特殊环境条件时,应在订货时详细说明。
  • 4、需要其它或超出附件、备件时应提出种类和数量。
  • 产品详情

    使用条件

    1.海拔高度不超过3000米;
    2.周围环境温度不高于十40'C,不低于-5'C;
    3.周围空气的相对湿度不大于85%(20'C);
    4.安装场所无腐蚀性的气体.

    技术表

    1. 产品标准:GB1207-1997《电压互感器》;
    2. 技术参数表 Technical data form
    3. 产品表面爬电比距满足Ⅱ级污秽等级;

    型号 额定电压比(V) 额定二次输出(VA) 极限输出(VA) 额定绝缘水平(KV)
    0.2 0.5 1级 3级 0.2/0.2
    0.2/0.5
    0.5/0.5 6P
    JSZW-10B 10000/√3/100/√3/100/3 60 90 150 300 / / 75 600 12/45/75
    10000/√3/100/√3/100/√3/100/3 / / / / 30/30 60/60 75 450/450

    结构简介

    该系列产品为户内环氧树脂全真空浇注结构。其表面爬电比距大于25mm/kV.导磁材料采用高导 磁硅钢片,经退火处理。 JSZW3-10型电压互感器在系统使用时,每组需三个浇注体,套在三相五柱铁芯上。计量绕组、 保护绕组分开。有效地保证了计量的准确性和保护的可靠功能。 JSZW3-10F型电压互感器在系统使用时,每组需三个浇注体,套在三相五柱铁芯上。计量绕组、 监控绕组、保护绕组分开。有效地保证了计星的准确性和保护的可靠功能。

    JSZW-10B电压互感器参数

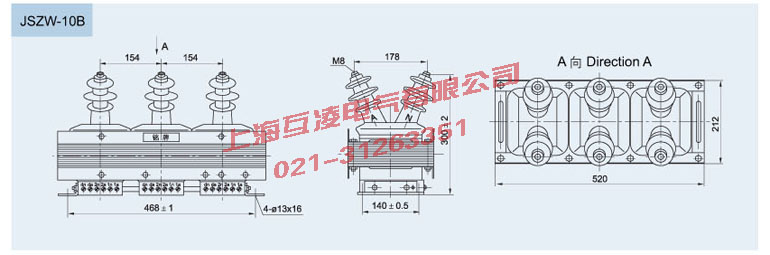

    JSZW-10B电压互感器外形尺寸

    JSZW-10B电压互感器接线图


    • 产品名称:
    • JSZW-10B电压互感器


    • 型号:
    • JSZW-10B

    本公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的专业化企业,是国家电流互感器、电压互感器、零序电流互感器、限流电抗器及放电线圈的主要生产厂家之一。欢迎来电咨询订购。
