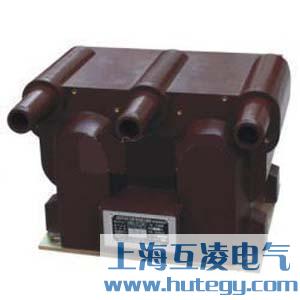

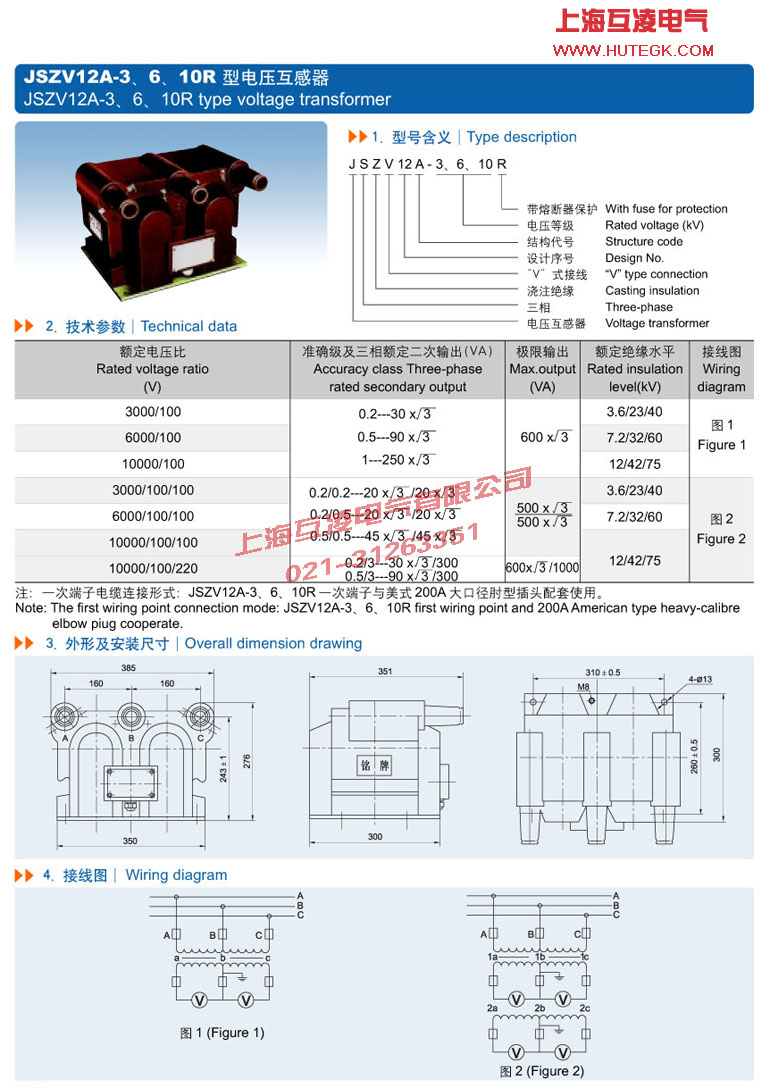

JSZV12A-3R电压互感器

技术参数

●负荷的功率因数COSΦ=0.8（滞后）；
●海拔高度≤1000m，满足Ⅱ级污秽等级；
●产品性能符合标准：GB1207-1997（电压互感器）；

结构

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

本型号电压互感器是专为XGW-12型户外交流固定工金属封闭开关而设计的。本型电压互感器一次绕组带熔断器保护，不仅提供100V测量电压，还提供220V操作电源供继路器使用。
