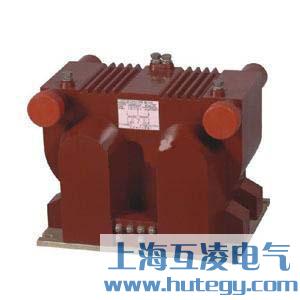

JSZV1-10R电压互感器
产品详情
概述
JSZV1-10R型电压互感器为户内式环氧树脂浇注全封闭式产品，适用于额定频率50Hz或60Hz、额定电压10kV及以下的电力系统中作电压、电能测量和继电保护用。
技术表
1. 配用熔断器为XRNP□-12型，0.2A，50kA。（特殊要求请在订货时注明）
2. 局部放电水平符合GB1207-1997《电压互感器》标准。
3. 其他技术参数见表
| 产品型号 |
额定电压比（KV） |
准确级及额定输出（VA） |
极限输出 （VA ） |
额定绝缘水平（KV） |
熔断器型号 | |||
| 0.2 | 0.5 | 0.2/0.2 | 0.5/0.5 | |||||
| JSZV1-10R | 10/0.1 | 30 | 80 | 800 | 12/42/75 | XRNP□－12 0.3A |
||
| 10/0.22 | ||||||||
| 10/0.1/0.1 | 20/60 | 60/60 | ||||||
| 10/0.22/0.22 | 20/80 | 80/80 | ||||||
电压互感器（Potential transformer 简称PT，也简称TV）和变压器很相像，都是用来变换线路上的电压。但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。
- 产品名称：
JSZV1-10R电压互感器
- 型号：
JSZV1-10R
