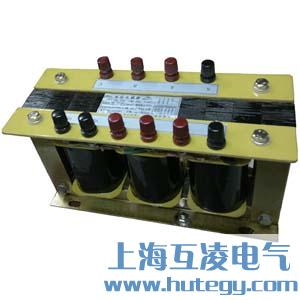

产品名称：JSGW-0.5电压互感器

型号：JSGW-0.5

品牌：上海互凌

座机：021-31263351

企业QQ：919107474

温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。

订货方案：

1、提供接线方案图、用途和系统图、额定电压、额定电流等

2、控制、测量及保护功能以及其他闭锁和自动装置的要求。

3、互感器使用在特殊环境条件时，应在订货时详细说明。

4、需要其它或超出附件、备件时应提出种类和数量。

产品详情

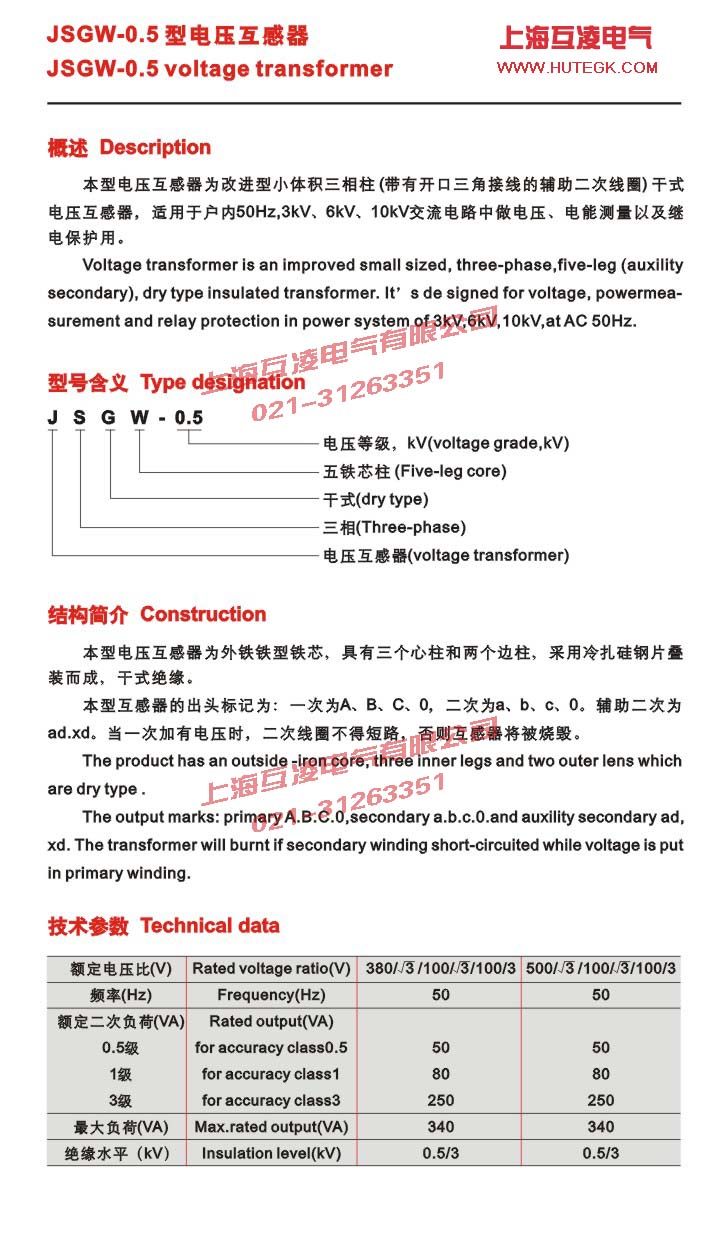

JSGW-0.5电压互感器原理

本型电压互感器为外铁型铁芯，具有三个心柱或两个边柱，采用冷扎硅钢片叠装而成，干式绝缘。

简介

JSGW-0.5三相五柱式电压互感器为改进型小体积三相柱（带有开口三角接线的辅助二次线圈）干式电压互感器，适用于户内50HZ，3KV、6KV、10KV交流电路中做电压、电能测量以及继电保护用。

技术参数

产品型号	额定电压比(V)	准确级及额定输出COSφ=0.8				极限输出(VA)	额定绝缘水平(KV)
		0.5	1	3P	6P
JSGW-0.5	380/√3/100/√3//100/3	50	80	250	40	340	0.5/3
	500/√3/100/√3//100/3

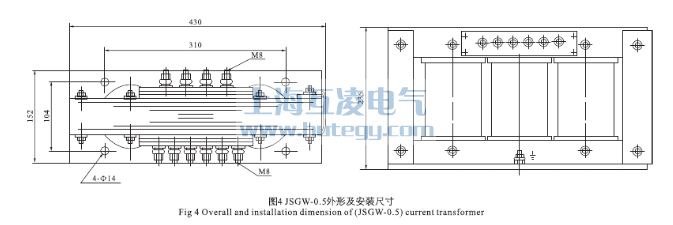

JSGW-0.5电压互感器尺寸图

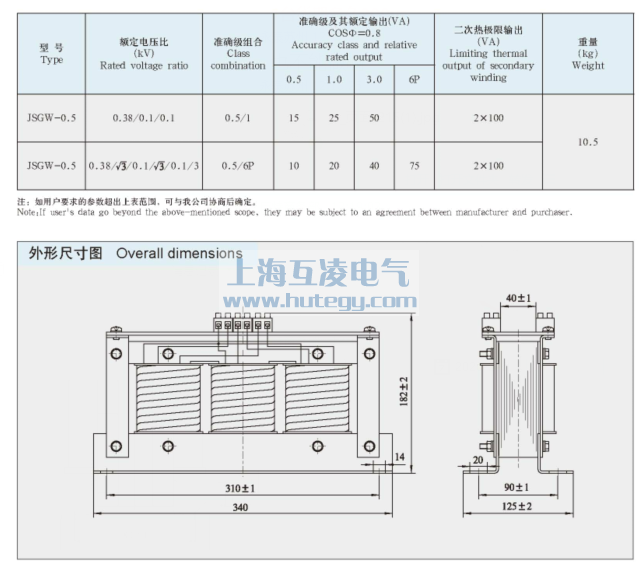

JSGW-0.5电压互感器小型尺寸图

产品名称：
JSGW-0.5电压互感器

型号：
JSGW-0.5

本公司是一家具有多年成套配件生产历史，集开发、生产、销售为一体的专业化企业，是国家电流互感器、电压互感器、零序电流互感器、限流电抗器及放电线圈的主要生产厂家之一。欢迎来电咨询订购。
