● 產品符合標準GB1207-1997和IEC186
● 額定頻率50HZ
● 環境溫度-35℃~+40℃
● 汙穢等級Ⅳ級
注:配用熔繼器為XPNP1-10KV/1A

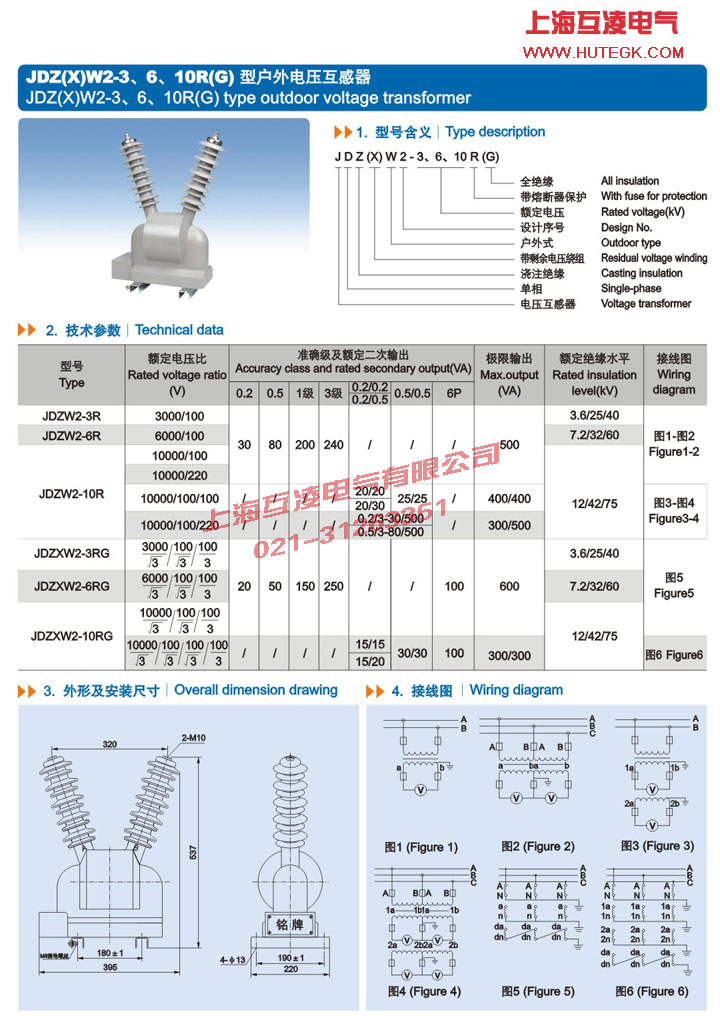

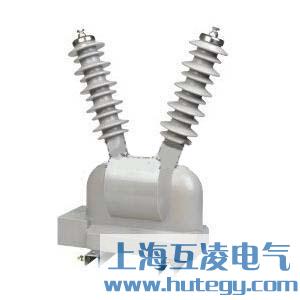

本型號電壓互感器為戶外環氧樹脂澆注絕緣全封閉式結構,適用於交流50HZ、額定電壓10KV及以下的電力係統中作電壓、電能測量用,也可單獨提供0.22KV操作電源使用。內置熔繼器可有效保護PT,熔斷器更換方便。
電壓互感器的作用是:把高電壓按比例關係變換成100V或更低等級的標準二次電壓,供保護、計量、儀表裝置使用。同時,使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備,但它的電磁結構關係與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路,二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時,二次電流增大,使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關係。可以說,電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。
