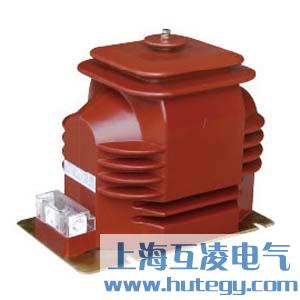

JDZX11-15G电压互感器

概述

JDZX11-15G电压互感器为环氧树脂浇注全封闭结构，适用于额定频率50Hz或60Hz、额定电压35kV的电力系统中，作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。

简介

JDZX11-15G系列电压互感器为环氧树脂绝缘全封闭结构， 耐污秽及潮湿，也适用于热带地区使用。该互感器体积小，重量轻，局部放电量小、抗过电压能力强，适宜于任何位置、任何方向安装。

电压互感器主要特点

1）对于铁磁谐振电路，在相同的电源电势作用下回路可能不只一种稳定的工作状态。电路到底稳定在哪种工作状态要看外界冲击引起的过渡过程的情况。 2)PT的非线性铁磁特性是产生铁磁谐振的根本原因，但铁磁元件的饱和效应本身也限制了过电压的幅值。此外回路损耗也使谐振过电压受到阻尼和限制。当回路电阻大于一定的数值时，就不会出现强烈的铁磁谐振过电压。
3）串联谐振电路来说，产生铁磁谐振过电压的的必要条件是ω0=1/L0C<；ω。因此铁磁谐振可在很大的范围内发生。
4）维持谐振振荡和抵偿回路电阻损耗的能量均由工频电源供给。为使工频能量转化为其它谐振频率的能量，其转化过程必须是周期性且有节律的，即…1/2(1，2，3…）倍频率的谐振。
5）铁磁谐振对PT的损坏。电磁谐振（分频）一般应具备如下三个条件。
①铁磁式电压互感器（PT）的非线性效应是产生铁磁谐振的主要原因。
②PT感抗为容抗的100倍以内，即参数匹配在谐振范围。
③要有激发条件，如PT突然合闸、单相接地突然消失、外界对系统的干扰或系统操作产生的过电压等。
据试验分频谐振的电流为正常电流的240倍以上，工频谐振电流为正常电流的40～60倍左右，高频谐振电流更小。在这些谐振中，分频谐振的破坏最大，如果PT的绝缘良好，工频和高频一般不会危及设备的安全，而6kV系统存在上述条件。
