JDZX11-10BG電壓互感器

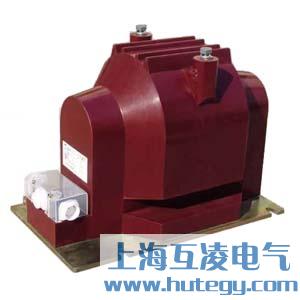

  • JDZX11-10BG電壓互感器

  • 產品名稱:JDZX11-10BG電壓互感器
  • 型號:JDZX11-10BG
  • 品牌:上海互淩
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經曆,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • JDZX11-10BG電壓互感器價格下載 JDZX11-10BG電壓互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和係統圖、額定電壓、額定電流等
  • 2、控製、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    概述

    本型號電壓互感器為單相環氧樹脂澆注絕緣全封閉產品,適用於額定頻率50Hz或60Hz、額定電壓10KV的中性點非有效接地的電力係統中,作電能計量、電壓監測或繼電保護作用。本產品符合IEC186及GB1207-1997《電壓互感器》標準。

    簡介

    本係列產品為環氧樹脂絕緣全封閉結構,鐵芯與繞組澆注成一體,體積小、重量輕,二次引線端用出線盒罩住,並有三個不同方向的饋線出口。

    技術參數

    1、負載功率因數:COS&=0.8(滯後);
    2、表麵爬電距離:滿足II級汙穢等級;
    3、其它技術參數見下表:

    型號 額定電壓比 (kV) 準確級 額定輸出(VA) 極限輸出(VA) 額定絕緣水平(VA)
    組合
    JDZ11-10B 10/0.1 0.2/0.5/1 50/120/240 500 12/42/75
    JDZX11-10B 10/√3/0.1/√3/0.1/3 0.2/0.5/1/6P 40/100/200/100 600 12/42/75
    JDZX11-10BG 10/√3/0.1/√3/0.1/3 0.5/6P 60/100 600 12/42/75

    JDZX11-10BG電壓互感器作用

    JDZX11-10BG電壓互感器參數

    JDZX11-10BG電壓互感器尺寸

    JDZX11-10BG電壓互感器接線圖


    • 產品名稱:
    • JDZX11-10BG電壓互感器


    • 型號:
    • JDZX11-10BG

    本公司是一家具有多年成套配件生產曆史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電谘詢訂購。
