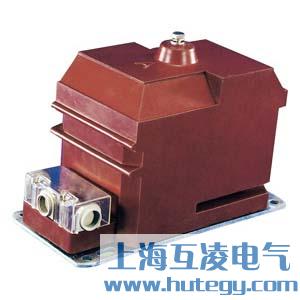

JDZX10-10电压互感器为单相、户内、干式全封闭产品，使用时三台一组，JDZX10-3、6、10为Yo/ Yo/[连接，JDZXF10-3、6、10为Yo/Yo/Yo/[连接。分别适用于额定频率50Hz}60Hz，额定电压为 3, 6, 10kV电力系统中作电能计量、电压监控和继电保护用

产品优点：

产品体积小、重量轻，具有优良的绝缘性能耐冲击和机械压力，并可以保护绕 组不受潮。

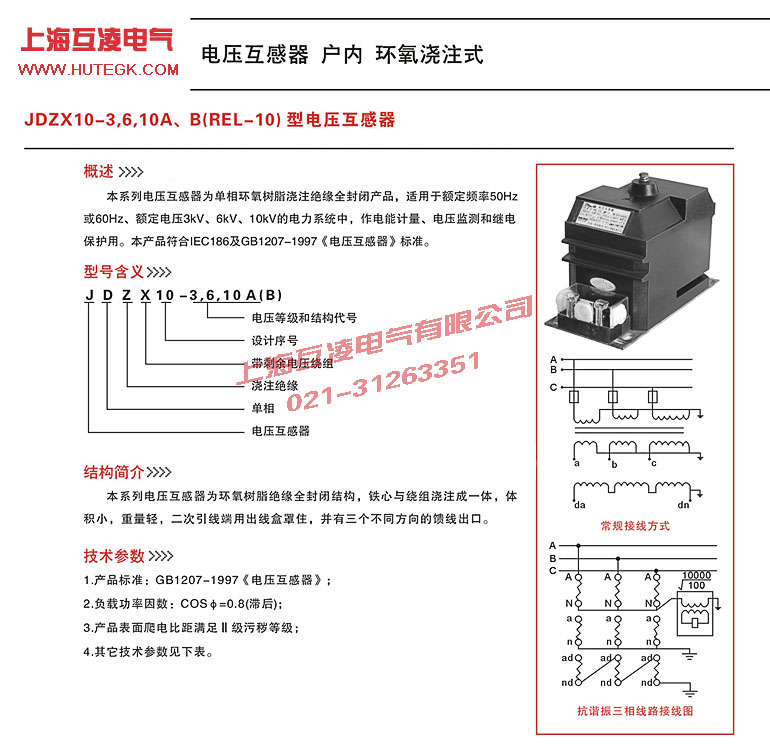

一、JDZX10-10电压互感器概述

JDZX10-10电压互感器为单相、户内、干式全封闭产品，使用时三台一组，JDZX10-3、6、10为Yo/ Yo/[连接，JDZXF10-3、6、10为Yo/Yo/Yo/[连接。分别适用于额定频率50Hz}60Hz，额定电压为 3, 6, 10kV电力系统中作电能计量、电压监控和继电保护用。

二、JDZX10-10电压互感器结构

本电压互感器为全封闭结构，绕组为环氧树脂全真空浇注全绝 缘结构。

铁芯采用优质硅钢片卷绕而成，绝缘靠环氧树脂。

产品体积小、重量轻，安装不占有 限空间。

所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能耐冲击和机械压力，并可以保护绕 组不受潮。

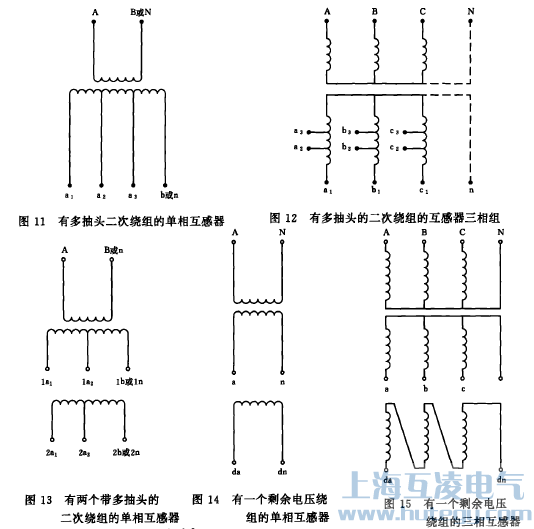

一次绕组引出线端子的标志为A,N;二次绕组引出线测量级端子的标志为a, n,保护级 端子的标志为da,do均在浇注体上清晰标注．在夹件上的接地标志旁有接地螺栓供接地用，下部支 架供安装用。整体结构紧凑，使用方便。

JDZX10-3，6、10互感器的连接组标号为，1/1/1/12-12, JDZXF10-3、6、10互感器的连接组标号为1/1/1/1/12/12-12，三台单相三绕组电压互感器连组为（剩余电压绕组接成开口三角形）。

三、使用条件

3.1.海拔高度不超过3000米；
3.2.周围环境温度不高于+40C，不低于- 5度
3.3.周围空气的相对湿度不大于85%（ 20度 ；
3.4.满足II 污秽等级；
3.5.安装场所无腐蚀性的气体。

四、技术表

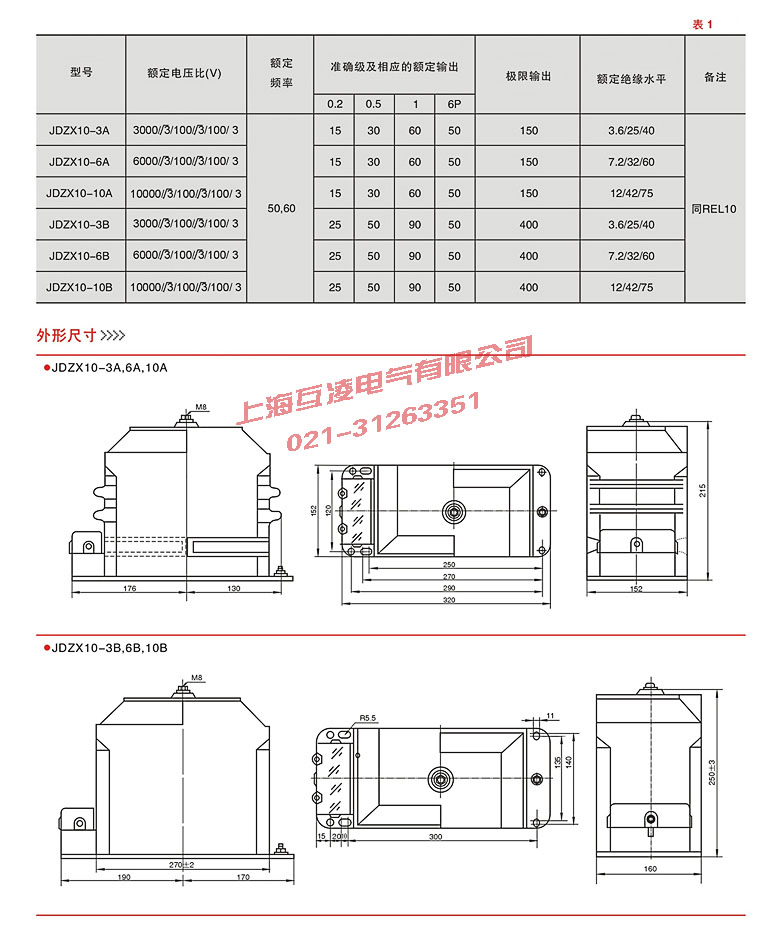

五、外形尺寸图

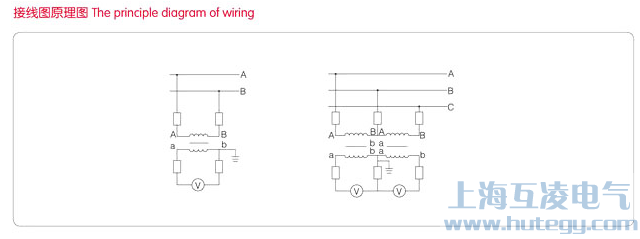

六、接线方式及安装尺寸图

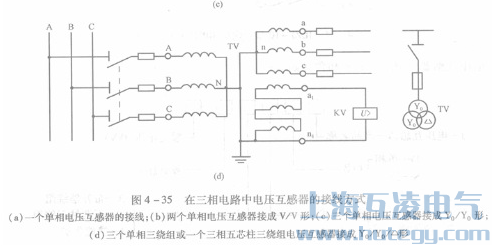

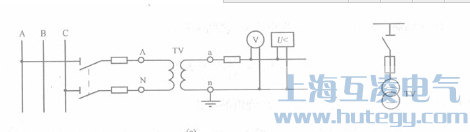

1．一个单相电压互感器的接线

   这种接线方式在三相线路上，只能测量某两相之间的线电压，用于连接电压表、频率表及电压继电器等。

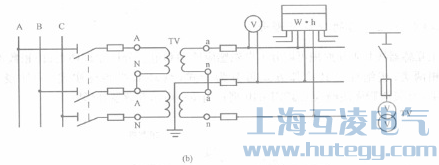

2．两个单相电压互感器的V／V形接线

   这种接线方式又称不完全星形接线，可以用来测量三个线电压，供仪表、继电器接于三相三线制电路的各个线电压。

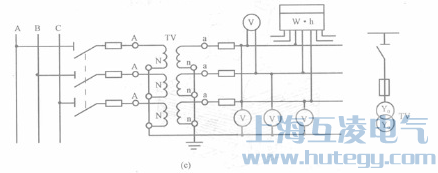

3．三个单相电压互感器Y。／Y。形接线

   这种接线方式能满足仪表和继电保护装置选用相电压和线电压的要求。在一次绕组中点接地情况下，也可装用绝缘监察电压表。

4．三个单相三绕组电压互感器或一个三相五芯柱三绕组电压互感器Y。／Y。／△（开口三角形）接线

   这种接线方式在10kV中性点不接地系统中应用广泛，它既能测量线电压、相电压并能组成绝缘监察装置和供单相接地保护用。接成Y。形的二次绕组称为基本二次绕组，用来接仪表、继电器及绝缘监察电压表；接成(开口三角形)的二次绕组，称为辅助二次绕组，用来连接监察绝缘用的电压继电器。在系统正常运行时，开口三角形两端的电压接近于零，当系统发生一相接地时，开口三角形两端出现零序电压，使电压继电器吸合，发出接地预告信号。

七、JDZ10-10电流互感器标识

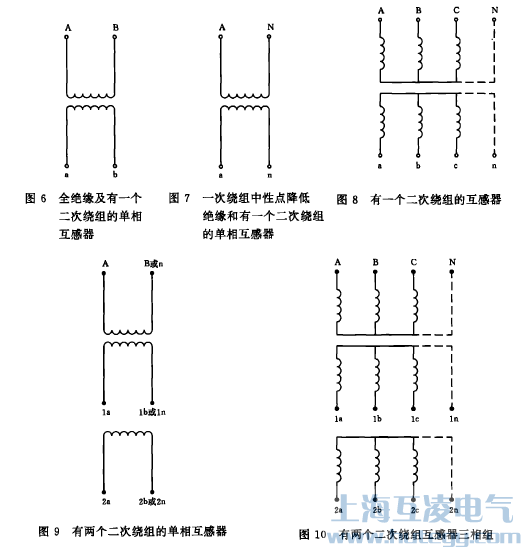

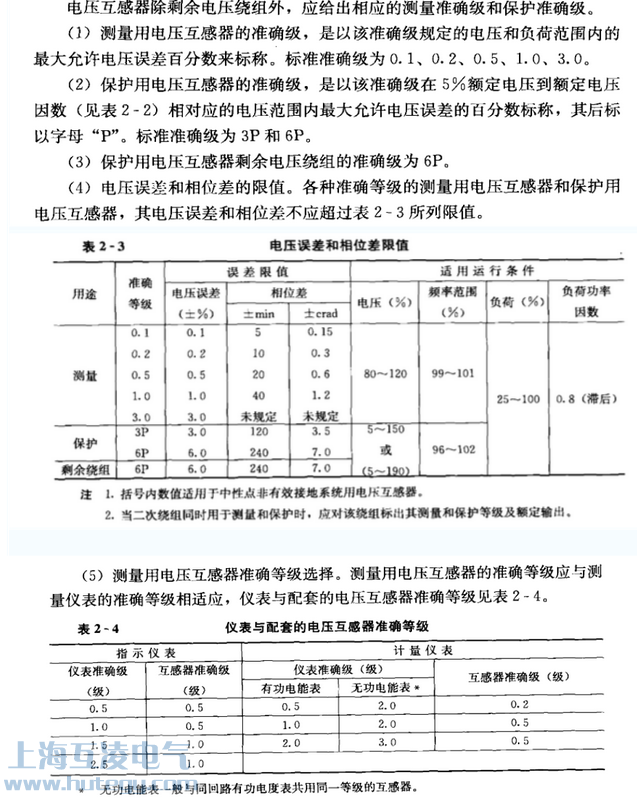

七、电压互感器精度等级的选择
