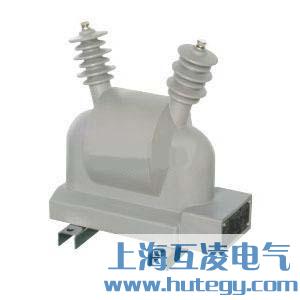

本型電壓互感器為支柱式結構,采用戶外環氧樹脂全封閉澆注,具有耐電弧,耐紫外線,耐老化,壽命長等特點。由於互感器采用全封閉澆注絕緣,尺寸小,重量輕,適用於任何位置,任意方向安裝。二次出線端有接線保護罩,其下方有出線孔,並能實現防竊電措施。安全可靠,底座槽鋼上有4個安裝孔。
型號 | 額定電壓比(KV) | 額定二次輸出(VA) | 熱極限輸出(VA) | 額定絕緣水平(KV) | |||
0.2級 | 0.5級 | 1級 | 3級 | ||||
JDZW2-10 | 10/0.1 | 40 | 80 | 200 | 240 | 500 | 12/42/75 |
10/0.2 | 40 | 80 | 200 | 240 | |||
10/0.1/0.1 | / | / | / | / | 400/400 | ||
10/0.1/0.22 | / | / | / | / | 300/500 |
1.環境溫度:-25℃~+40℃;
2.汙穢等級:Ⅳ級;
3.技術參數見圖紙;
4.符合GBl207—2006《電壓互感器》標準。
1.電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如,測極性、連接組別、搖絕緣、核相序等。
2.電壓互感器的接線應保證其正確性,一次繞組和被測電路並聯,二次繞組應和所接的測量儀表、繼電保護裝置或自動裝置的電壓線圈並聯,同時要注意極性的正確性。
3.接在電壓互感器二次側負荷的容量應合適,接在電壓互感器二次側的負荷不應超過其額定容量,否則,會使互感器的誤差增大,難以達到測量的正確性。
4.電壓互感器二次側不允許短路。由於電壓互感器內阻抗很小,若二次回路短路時,會出現很大的電流,將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下,一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次係統的安全。
5.為了確保人在接觸測量儀表和繼電器時的安全,電壓互感器二次繞組必須有一點接地。因為接地後,當一次和二次繞組間的絕緣損壞時,可以防止儀表和繼電器出現高電壓危及人身安全。
6、電壓互感器副邊絕對不容許短路。
