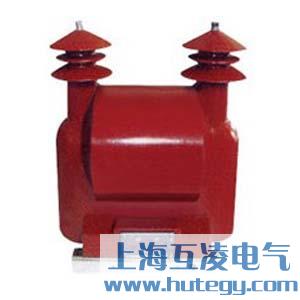

JDZW-10電壓互感器

  • JDZW-10電壓互感器

  • 產品名稱:JDZW-10電壓互感器
  • 型號:JDZW-10
  • 品牌:上海互淩
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經曆,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • JDZW-10電壓互感器價格下載 JDZW-10電壓互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和係統圖、額定電壓、額定電流等
  • 2、控製、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    簡介

    JDZW-10電壓互感器為戶外環氧樹脂澆注絕緣全封閉結構。適用於交流50Hz,額定電壓10KV及以下的電力係統中作電壓、電能測量和繼電保護用。適用於農村戶外變電站,也可適用於工業、小型企業、配電所。本型電壓互感器為支柱式結構,采用戶外環氧樹脂全封閉澆注,具有耐電弧,耐紫外線,耐老化,壽命長等特點。由於互感器采用全封閉澆注絕緣,尺寸小,重量輕,適用於任何位置,任意方向安裝。二次出線端有接線保護罩,其下方有出線孔,並能實現防竊電措施。安全可靠,底座槽鋼上有4個安裝孔。

    結構

    本型電壓互感器采用戶外環氧樹脂全封閉澆注,具有耐電弧、耐紫外線、耐老化爬電距離大、局部放電量小、抗過電壓能力強等特點。體積小、重量輕,適宜於任何位置、任意方向安裝。

    參數

    1.環境溫度:-25℃~+40℃;
    2.汙穢等級:Ⅳ級。
    3.技術參數見表;
    4.符合GBl207—2006《電壓互感器》標準。

    型號 額定電壓比(V) 準確級額定輸出(VA) 極限輸出
    0.2 0.5 1
    JDZW-10 10000/100 40 80 240 600

    JDZW-10電壓互感器原理

    JDZW-10電壓互感器參數及接線圖


    • 產品名稱:
    • JDZW-10電壓互感器


    • 型號:
    • JDZW-10

    本公司是一家具有多年成套配件生產曆史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電谘詢訂購。
