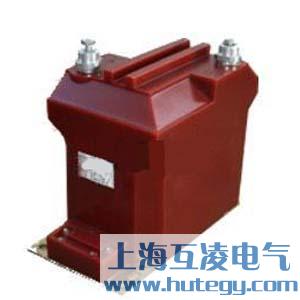

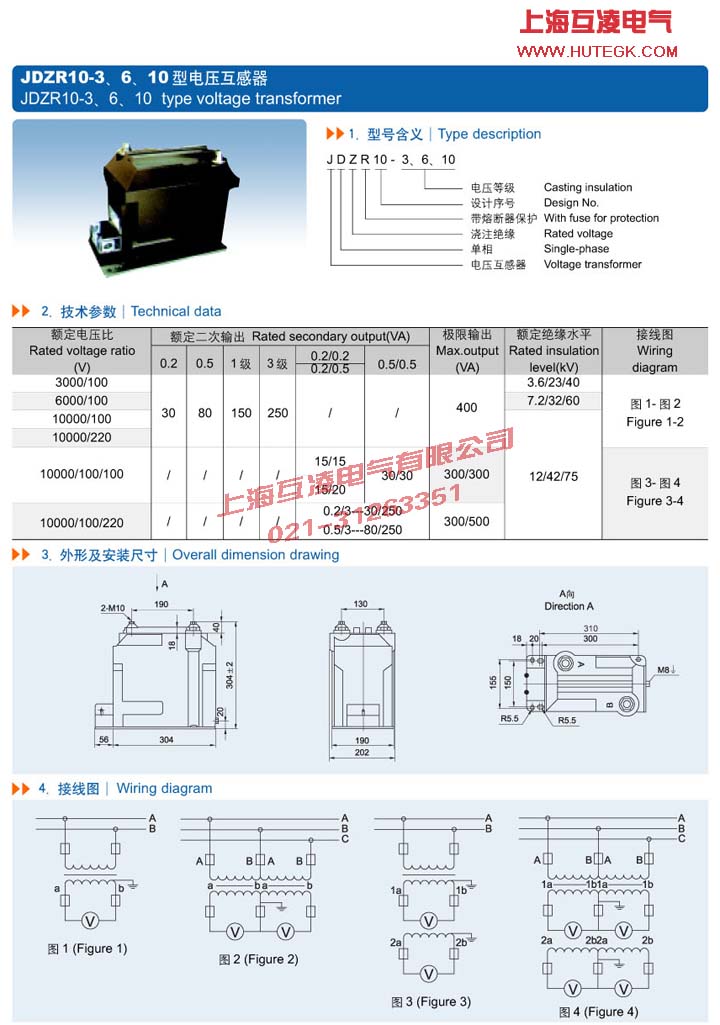

JDZR10-10电压互感器为环氧树脂真空浇注全封闭式结构,适用于额定频率50Hz,额定电压10kV及以下户内装置的电力系统中作电压、电能测量和保护使用。本型互感器输出容量大,局部放电量小,最大特点是一次带有熔断器保护,可免除用户再为配置熔断器造成的烦恼,可大大避免浪费开关柜内有效空间,而且熔断器更换非常方便,直接可装入互感器内部,熔断器的熔断电流与互感器的短路承受能力相配,有效地保护互感器在电网出现故障时不烧毁。二次出线加罩保护,可避免触电事故和现象。
1.海拔高度不超过3000米;
2.周围环境温度不高于+40'C,不低于-5C;
3.周围空气的相对湿度不大于85%(20C);
4.满足II级污秽等级;
5.安装场所无腐蚀性的气体。
型号 | 额定电压比(V) | 额定二级输出(VA) | 极限输出(VA) | 额定绝缘水平(KV) | |||||
0.2 | 0.5 | 1级 | 3级 | 0.2/0.2 0.2/0.5 |
0.5/0.5 | ||||
JDZR10-10 | 10000/100 | 30 | 80 | 150 | 250 | / | / | 400 | 12/42/75 |
10000/220 | |||||||||
10000/100/100 | / | / | / | / | 15/15 15/20 |
30/30 | 300/300 | ||
10000/100/220 | 0.2/3---30/250 0.5/3---80/250 |
300/500 |
电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压,即100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等;主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。
