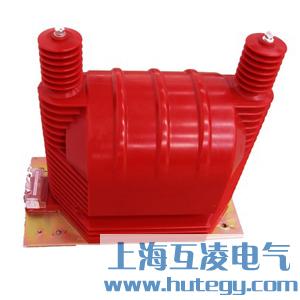

JDZ9-35电压互感器

使用环境

安装场所：户外。
环境温度：最高：+40℃；最低：-25℃；日平均不能超过30℃。
海拔：不超过1000m。
大气条件：大气中无严重污秽。
产品执行标准为GB 1207《电压互感器》。

简介

本系列电压互感器为环氧树脂浇注全封闭结构，铁心与绕组浇注成一体，底部有安装板。 JDZ(F)9-35为单相、相对相连接，JDZF9-35有两个二次绕组，即电能测量与电压监控分开；JDZX(F)9-35为单相、相对地连接，一次A端接相线，N端接地，JDZXF9-35有三个二次绕组，即电能测量、电压监控和继电保护分开。JDZX(F)9-35G为全绝缘结构，一次A端接相线，N端接地, JDZXF9-35G有三个二次绕组，即电能测量、电压监控和继电保护分开。
