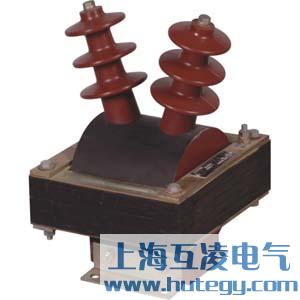

本型號電壓互感器為全封閉環氧樹脂澆注絕緣結構。一次繞組帶有熔斷器保護,熔斷電流與互感短路電流相匹配,配接COOPER(固珀)公司的肘型電纜插頭(亦可用相同規格的國產插頭)。由於一、二次均采用密封結構,既有效縮小了開關櫃的體積,又具有良好的防汙防潮能力。尤其適用於戶外環網櫃。
型號 | 額定電壓比(V) | 準確級及相應的額定輸出 | 極限輸出(VA) | 額定絕緣水平(VA) | |||
0.2 | 0.5 | 1 | 3 | ||||
JDZ16-10 | 3000/100 | 20 | 50 | 100 | 200 | 100 | 3.6/25/40 |
6000/100 | 7.2/32/60 | ||||||
10000/100 | 12/42/75 | ||||||
10000/220 | |||||||
10000/100/220 | / | / | / | / | 200/200 |
