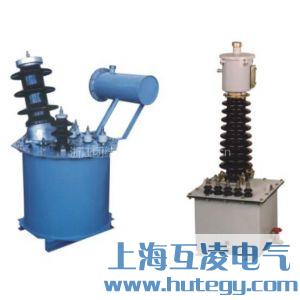

JDJJ-35电压互感器

简介

JDJJ(F)2-35(JDXN(F)2-35)油浸式电压互感器由油箱及装于其上的瓷套组成，油箱上有供 吊装的吊攀，顶部与高压瓷套连接。下油箱底部设有放油塞及接地螺栓和4-∮4mm安装孔。产品油 箱上部的高压瓷套顶部装有储油柜，互感器 储油柜附有一次绕组A端出线端子（一次N端装于二次接线盒内）。 固定在下油箱内的器身由铁心和线圈组成。铁心由条形硅钢片叠成三柱式，中间心柱上套有线圈，紧 贴心柱的绝缘骨架上依次卷绕剩余电压绕组、二次绕组、一次绕组，各绕组间用绝缘纸板隔开，产品 为全密封结构，能有效地防止绝缘的老化。 （特别说明：所用变压器油为25号变压器油）

变比参数

1.安装场所：
2.环境温度-25℃~+40℃的范围内，空气湿度不大于85%；
3.海拔：海拔2500米以下使用；
4.安装场所无腐蚀性的气体。

常见异常

⑴三相电压指示不平衡：一相降低（可为零），另两相正常，线电压不正常，或伴有声、光信号，可能是互感器高压或低压熔断器熔断；
⑵中性点非有效接地系统，三相电压指示不平衡：一相降低（可为零），另两相升高（可达线电压）或指针摆动，可能是单相接地故障或基频谐振，如三相电压同时升高，并超过线电压（指针可摆到头），则可能是分频或高频谐振；
⑶高压熔断器多次熔断，可能是内部绝缘严重损坏，如绕组层间或匝间短路故障；
⑷中性点有效接地系统，母线倒闸操作时，出现相电压升高并以低频摆动，一般为串联谐振现象；若无任何操作，突然出现相电压异常升高或降低，则可能是互感器内部绝缘损坏，如绝缘支架绕、绕组层间或匝间短路故障；
⑸中性点有效接地系统，电压互感器投运时出现电压表指示不稳定，可能是高压绕组N（X）端接地接触不良。
(6)悬浮电位放电，可能是穿芯螺栓和铁芯连接松动，造成螺栓处于悬浮电位；金属异物处于悬浮电位放电；绝缘支架螺母电位悬浮；
(7)电弧放电，可以是串级绕组对铁芯放电，绝缘支持架不良而放电；绝缘进水受潮；一次绕组末端未接地；
(8)过热性故障
