LFZ1D电流互感器

简述

lfz1d电流互感器是lqzj-0.66电流互感器的改进产品，适用于额定频率为50hz，额定电压为0.66kv及以下交流电路中做电能的测量和继电保护用。性能稳定，结构精良，可不同角度安装，安装使用方便，并在浇注提表面刻有电比，二次端盖上封罩，有效的防止了窃电行为，是低压电网改首选为升级换代产品。可替代LFZd-N1电流互感器

原理简介

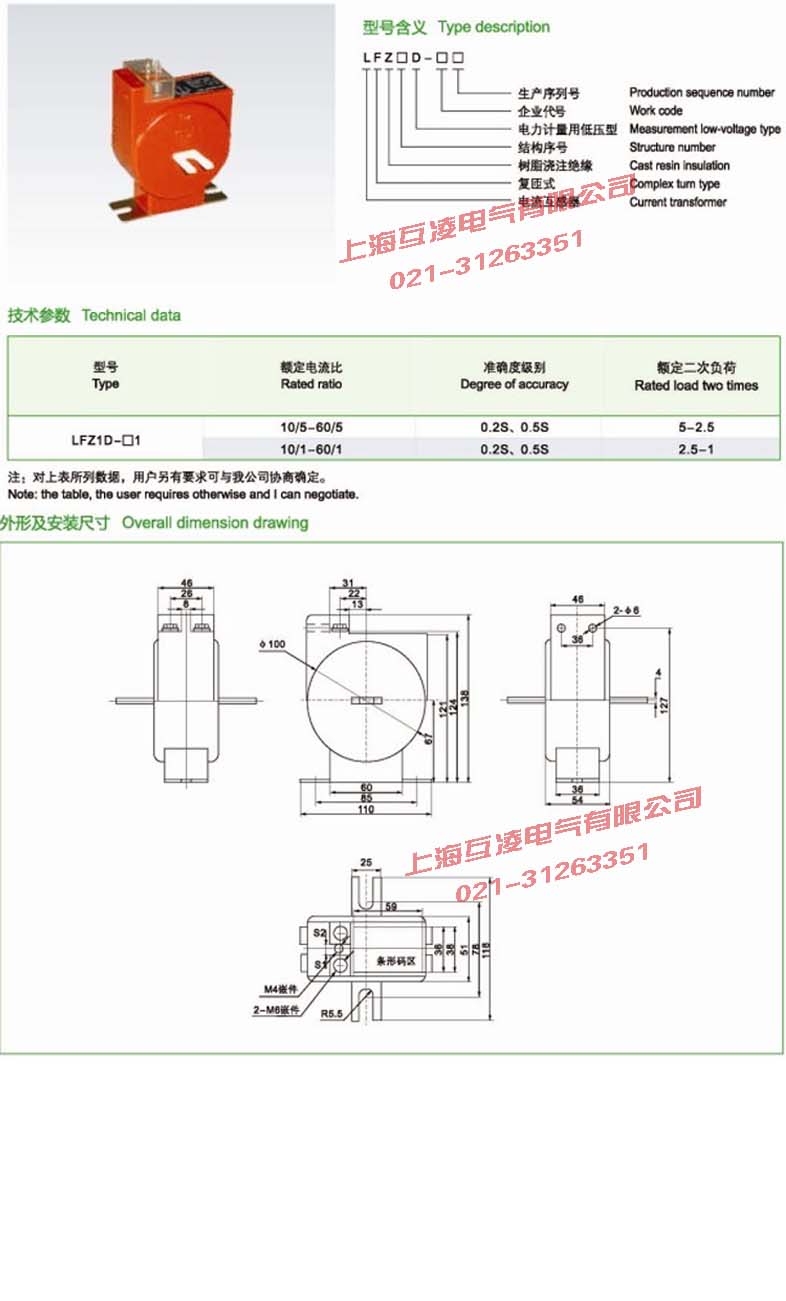

LFZ1D电流互感器是一种电流变换装置。它将高压和低压大电流变成电压较低的小电流供给仪表和继电保护装置并将仪表和保护装置与高压电路隔开。电流互感器的二次侧电流均为5安，这使得测量仪表和继电保护装置使用安全、方便，也使其在制造上可以标准化。 电流互感器的构造是由铁芯、一次绕组、二次绕组、接线端子及绝缘支撑物等组成。电流互感器的一次绕组的匝数较少，串接在需要测量电流的线路中，流过较大的被测电流，二次绕组的匝数较多， 串接在测量仪表或继电保护回路里。 lfz1d电流互感器的二次回路不允许开路。电流互感器在工作时，它的二次回路始终是闭合的，但因测量仪表和保护装置的串联绕组的阻抗很小，电流互感器的工作情况接近短路状态，一次电流所产生的磁化力大部分被二次电流所补偿，总磁通密度不大，二次绕组电势也不大。当电流互感器开路时，二次回路阻抗无限大，电流等于零，一次电流完全变成了励磁电流，在二次绕组产生很高的电势，威胁人身安全，造成仪表、保护装置、互感器二次绝缘损坏。 电流互感器二次回路必须接地， 以防止一次绝缘击穿，二次串入高压，威胁人身安全， 损坏设备。LFZ1D电流互感器图纸如下
