35KV电流互感器使用说明书
一、35KV电流互感器概述
35KV电流互感器为环氧树脂浇注绝缘全封闭支柱式产品，适用于额定频率为50Hz,额定电压35kV及以下的交流线路及设备中作测量电流、电能及继电保护之用。产品符合IEC44-1：1996及GB1208-2006《电流互感器》标准。
使用环境：
安装场所：户内；
海拔高度不超过1000米，相对湿度≤90%；高原型可以联系我们定做
周围气温：最大变化不超过–25℃到+40℃；
防污等级：满足Ⅲ级污秽绝缘等级；
本型感器为环氧树脂浇注全封闭式产品。
35KV户外电流互感器型号大全：
LZZB7-35带保护级浇注绝缘支柱式电流互感器
LZZBJ9-35电流互感器
LZZB9-35G电流互感器
LZZB8-35电流互感器
LCZ-35电流互感器
LCZ-35Q电流互感器
LCZBJ-35电流互感器
LDJ1-35H/300电流互感器
LDJ1-35电流互感器
LDJ2-35电流互感器
LDJ3-35电流互感器
LDBJ8-35电流互感器
LDBJ9-35电流互感器
LDZB8-35电流互感器
LZZB9-35D流互感器
二、35KV电流互感器结构
35KV户外电流互感器采用超微晶环形铁芯、环氧树脂浇注的全封闭电流互感器，耐电弧、耐紫外线、耐老化、寿命长。
35KV户外电流互感器一次电流20-500A的初级线圈为多匝式；600-2500A初级线圈为单匝式；
初级线圈的起端和末端分别标志为P1、P2。
本型电流互感器的次级线圈在铁芯上均匀绕制，0.2S级、0.5级绕组的首端为1S1，末端为1S2，10P级绕组的首端为2S1，末端为2S2。

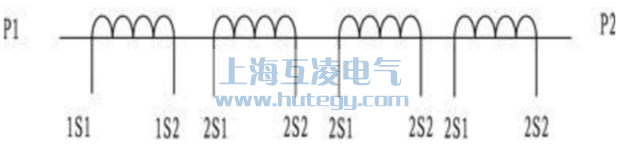

35KV户外电流互感器接线图
三、技术参数
1、额定电压：35kV
2、频率：50Hz
3、工率因数：0.8
4、极性：减极性
5、额定值：
6、各种准确级次的误差限值见表2表2准确级额定电流的（%）1520100—120520100—120520100—120100误差极限值电流误差±%0.750.350.20.20.750.350.21.50.750.53相位差额定仪表保安电流±（′）下的复合误差%3015≥1010103015≥10109045≥1030额定准确限值一次电流下的复合误差%0.2S0.20.510P10≤10
7、产品在额定一次电流下长期工作时，线圈温升不得超60K，P1、P2出头及内接触连接处，温升不得超过40K。
8、额定绝缘水平：42/95/185Kv
四、35KV电流互感器外形安装尺寸（见附图）
五、注意事项：
运行中的电流互感器，二次回路必须接有负荷或直接短路，绝不允许开路。
