一、什么是24KV户内电流互感器
24KV电流互感器原理：
电流互感器是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。电流互感器是由闭合的铁心和绕组组成。它的一次侧绕组匝数很少，串在需要测量的电流的线路中。
因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路.
二、24KV户内电流互感器型号大全

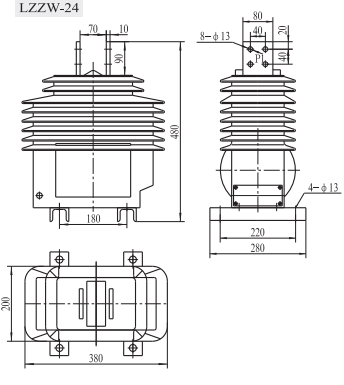

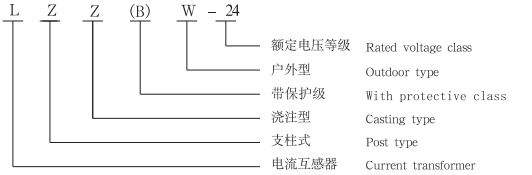

LZZW-24电流互感器

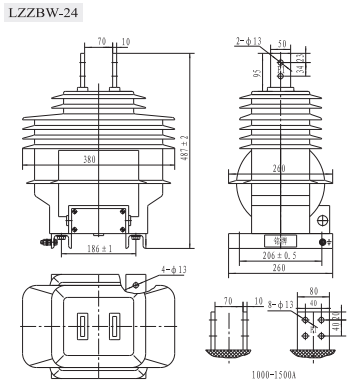

LZZBW-24电流互感器
三、24KV电流互感器的作用
测量用电流互感器（或电流互感器的测量绕组）：在正常工作电流范围内，向测量、计量等装置提供电网的电流信息。
保护用电流互感器（或电流互感器的保护绕组）：在电网故障状态下，向继电保护等装置提供电网故障电流信息。
1、测量用电流互感器
电流互感器
电流互感器
在测量交变电流的大电流时，为便于二次仪表测量需要转换为比较统一的电流（中国规定电流互感器的二次额定为5A或1A），另外线路上的电压都比较高如直接测量是非常危险的。电流互感器就起到变流和电气隔离作用。它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按比例转换成低电流，电流互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等。
正常工作时互感器二次侧处于近似短路状态，输出电压很低。在运行中如果二次绕组开路或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及运行人员的生命安全。
电流互感器
电流互感器
1次侧只有1到几匝，导线截面积大，串入被测电路。2次侧匝数多，导线细，与阻抗较小的仪表(电流表/功率表的电流线圈）构成闭路。
电流互感器的运行情况相当于2次侧短路的变压器，忽略励磁电流，安匝数相等I1N1=I2N2
电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比I1/I2=N2/N1=k。
励磁电流是误差的主要根源。
测量用电流互感器的精度等级0.2/0.5/1/3,1表示变比误差不超过±1%，另外还有0.2S和0.5S级。
2、保护用电流互感器
保护用电流互感器分为：1.过负荷保护电流互感器，2.差动保护电流互感器，3.接地保护电流互感器（零序电流互感器）
保护用电流互感器主要与继电装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电
路，以保护供电系统的安全。保护用电流互感器的工作条件与测量用电流
保护用电流互感器
保护用电流互感器
互感器完全不同，保护用互感器只是在比正常电流大几倍几十倍的电流时才开始有效的工作。保护用互感器主要要求：1.绝缘可靠，2.足够大的准确限值系数，3.足够的热稳定性和动稳定性。
保护用互感器在额定负荷下能够满足准确级的要求最大一次电流叫额定准确限值一次电流。准确限值系数就是额定准确限值一次电流与额定一次电流比。当一次电流足够大时铁芯就会饱和起不到反映一次电流的作用，准确限值系数就是表示这种特性。保护用互感器准确等级5P、10P，表示在额定准确限值一次电流时的允许电流误差为1%、3%，其复合误差分别为5%、10%
线路发生故障时的冲击电流产生热和电磁力，保护用电流互感器必须承受。二次绕组短路情况下，电流互感器在一秒内能承受而无损伤的一次电流有效值，称额定短时热电流。二次绕组短路情况下，电流互感器能承受而无损伤的一次电流峰值，称额定动稳定电流。
保护用电流互感器的精度等级5P/10P，10P标示复合误差不超过10%。
四、24KV电流互感器符号
符号如下图：圆圈与一根线表示铁芯一次穿线，‘— // ’表示二次线为两根。
五、24KV电流互感器接线方式接线图
电流互感器的接线方式按其所接负载的运行要求确定。最常用的接线方式为单相、三相星形和不完全星形三种，分别如图4a、图4b和图4c。
电流互感器接线方式
电流互感器接线方式
额定变比和误差：电流互感器的额定变比KN指电流互感器的额定电流比。即：KN=I1N/I2N
电流互感器原边电流在一定范围内变动时，一般规定为10～120%I1N，副边电流应按比例变化，而且原、副边电压（或电流）应该同相位。但由于互感器存在内阻抗、励磁电流和损耗等因素而使比值及相位出现误差，分别称为比差和角差。
比差为经折算后的二次电流与一次电流量值大小之差对后者之比，即fI为电流互感器的比差。当KNI2>I1时，比差为正，反之为负。
对于没有采取补偿措施的电流互感器，比差为负值，角差为正值，比差的绝对值和角差均随电流增大而减小。
采用补偿的办法可以减小互感器的误差。一般通过在互感器上加绕附加绕组或增添附加铁心，以及接入相应的电阻、电感、电容元件来补偿。常用的补偿法有匝数补偿、分数匝补偿、小铁心补偿、并联电容补偿等。
六、24KV户内电流互感器的检测方法
注意事项
电流互感器-使用注意事项电流互感器[11]运行时，副边不允许开路。因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。
电流互感器运行时，副边不允许开路。原因如下：
⒈电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ1
⒉电流互感器二次测量仪表电流磁势I2N2在铁芯产生磁通Φ2
⒊电流互感器铁芯合磁通：Φ=Φ1+Φ2
⒋因为Φ1.Φ2方向相反，大小相等，互相抵消，所以Φ=0
⒌若二次开路，即I2=0，则：Φ=Φ1，电流互感器铁芯磁通很强，饱和，铁心发热，烧坏绝缘，产生漏电
⒍若二次开路，即I2=0，则：Φ=Φ1，Φ在电流互感器二次线圈N2中产生很高的感生电势e，在电流互感器二次线圈两端形成高压，危及操作人员生命安全
⒎电流互感器二次线圈一端接地，就是为了防止高压危险而采取的保护措施。
七、使用24KV电流互感器的厂家建议
1、电流互感器二次侧不能开路
2、设备出厂需做出厂试验；
3、安装完毕投运前需做交接试验；
4、当运行一段时间或修理后按规定需做预防性试验。
交接试验内容有：
变比、极性、伏安特性、介质损耗、检查绝缘、交流耐压试验等，具体项目及要求见电气设备交接试验标准GB50150-2006。
八、电流互感器选型注意事项。
额定电压
电流互感器额定电压应大于装设点线路额定电压[7]。
变比
应根据一次负荷计算电流IC选择电流互感器变比。电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。
准确级
应根据测量准确度[8]要求选择电流互感器的准确级并进行校验。下表为不同准确级电流互感器的误差限值：

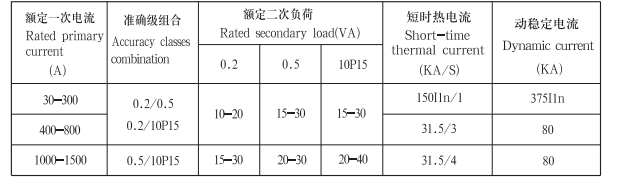

电流互感器准确级和误差限值
电流互感器准确级和误差限值
准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。准确度校验公式：S2≤S2n。
二次回路的负荷l：取决于二次回路的阻抗Z2的值，则：
S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+RWl+RXC）
或S2V1≈∑Si+I2n2（RWl+RXC）
式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0．1Ω，RWL为二次回路导线电阻，
计算公式化为：RWL=LC/（r×S）。
式中，r为导线的导电率，铜线r=53m/（Ωmm2），铝线r=32m（Ωmm2），S为导线截面积（mm2），LC为导线的计算长度。设互感器到仪表单向长度为L1，
则：
L1互感器为星形接
LC=L1两相V形接线
2L1一相式接线
继电保护用的电流互感器的准确度常用的有5P和l0P。保护级的准确度是以额定准确限值一次电流下的
最大复合误差ε%来标称的（如5P对应的ε%=5%）。所谓额定准确限值一次电流即一次电流为额定一次电流的倍数（n=I1/I1n），也称为额定准确限值系数。即要求保护用的电流互感器在可能出现的范围内，其最大复合误差不超过ε%值。
电流互感器ε%误差曲线校验步骤：
⑴按照保护装置类型计算流过电流互感器的一次电流倍数
⑵根据电流互感器的型号、变比和一次电流倍数，在10%误差曲线上确定电流互感器的允许二次负荷
⑶按照对电流互感器二次负荷最严重的短路类型，计算电流互感器的实际二次负荷
⑷比较实际二次负荷与允许二次负荷。如实际二次负荷小于允许二次负荷，表示电流互感器的误差不超过10%误差：
1）增大连接导线截面或缩短连接导线长度，以减小实际二次负荷
2）选择比较大的电流互感器，减小一次电流倍数，增大允许二次负荷
3）将电流互感器的二次绕组串联起来，使允许二次负荷增大一倍。
动、热稳定度
需校验电流互感器的动稳定度和热稳定度[9]，厂家的产品技术参数中都给出了动稳定倍数Kes和热稳定倍数Kt，因此按下列公式分别校验动稳定和热定度即可。
1）动稳定度校验Kes×I1N≥iSh
2）热稳定度校验（KtI1n)2t≥I⑶∞tima
式中，t为热稳定电流时间。
额定容量
电流互感器二次额定容量要大于实际二次负载，实际二次负载应为25～100%二次额定容量。容量决定二次侧负载阻抗，负载阻抗又影响测量或控制精度。负载阻抗主要受测量仪表和继电器线圈电阻、电抗及接线接触电阻、二次连接导线电阻的影响。
