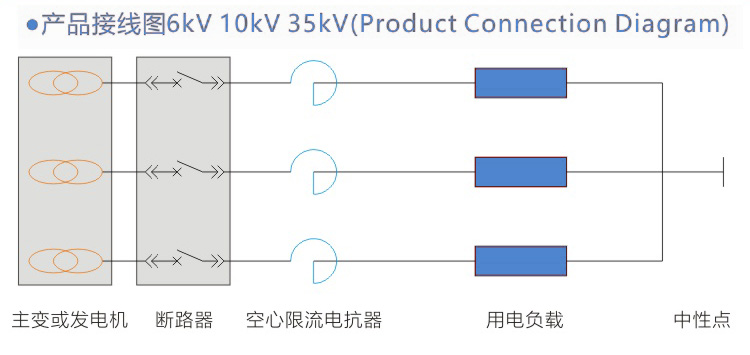

限流电抗器接线图
限流电抗器安装方式
一、高压空心限流电抗器串接在主变或发电机二次回路输出端。

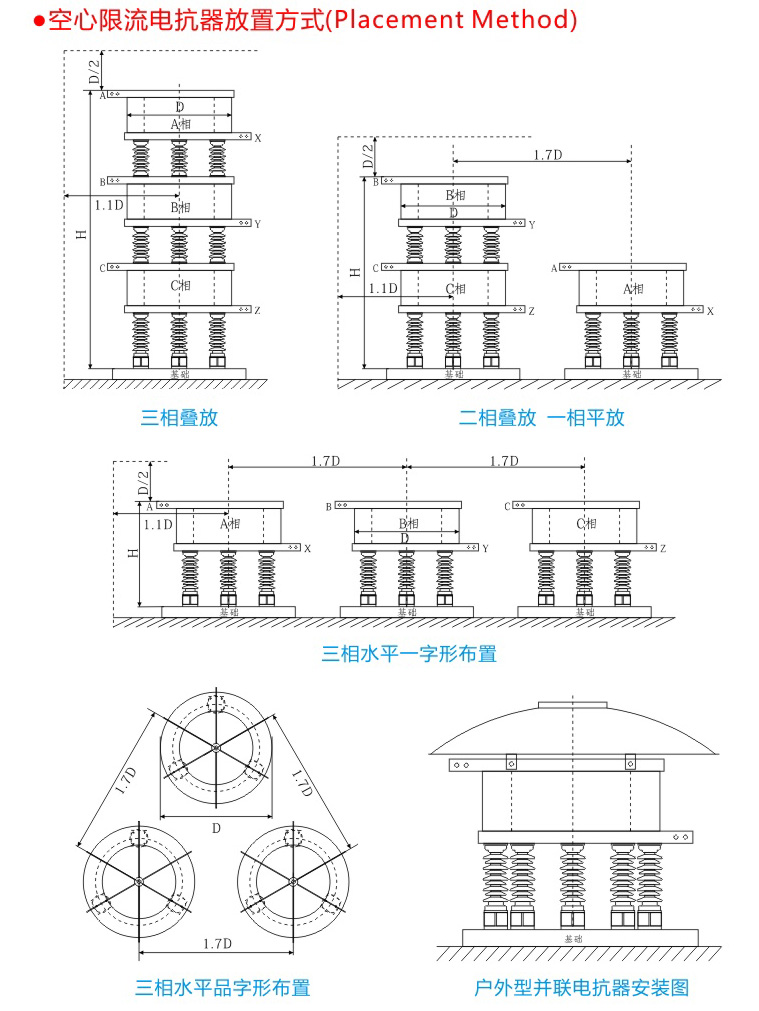

二、串高压空心限流电抗器的放置方式分为：三相平放、两叠一平、三相叠放。
三、电抗器接线不分进出线，任意端均可为进线，但三相接线须保持一致。
四、电抗器安装底脚也为接地点，安装时请保证可靠接地，多个底脚不可以形成环线。
五、底脚紧固螺丝需固定到位，以免因安装不良而产生噪音。
六、电抗器为磁性元件，安装时远离导磁材料，如铁围栏、铁立柱、墙体等。
限流电抗器安装注意事项：
1.以下各安装方式均不考虑有闭合线匝和其他电抗器的无铁磁物空间，
2.在电抗器本体中心1.1D范围内不得有粗大的金属物体，更不能形成闭合回路
（注：D为电抗器本体外径）。
3.在电抗器安装基础内不应有闭合的钢筋或金属物体。
4.相邻两组（或两台）电抗器之间其中心距不小于1.7D。
